Способы определения точек

Лекция №9

3) определение точки пересечения двух прямых

имя точки = POINT / INTOF, имя 1 прямой, имя 2 прямой

INTOF—пересечение

Рекомендуемые материалы

4) определение точки пересечения прямой и окружности

вид оператора:

имя точки = POINT /, INTOF, имя окружности, имя прямой

—для снятия однозначности – модификаторы

«1»—одно из этих слов должно присутствовать в операторе

5) определение точки пересечения двух окружностей

имя точки = POINT /, INTOF, имя 1 окружности, имя 2 окружности

6) определение точки на окружности заданного радиуса

имя точки = POINT/ имя окружности, ATANGEL, величина угла

ATANGEL—угол

Способы определения прямых.

1) прямая проходящая через две точки

  имя прямой = LINE / имя 1 точки, имя 2 точки

а) L11 = LINE / T1, T2

 T1, T2—заранее определены

б) L11 = LINE / X1, Y1,

«0»—Z не записали, построение в плоскости XOY

«1»—Z написали

2) определение прямой проходящую через заданную точку касательно к заданной окружности

имя прямой = LINE / имя точки , TANTO, имя окружности

TANTO—касательно

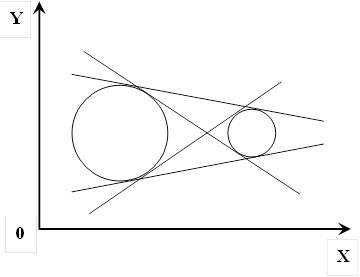

3) определение прямой касательной к двум окружностям

имя прямой = LINE / , TANTO, имя 1 окружности, ,TANTO, имя 2 окружности



4) определение прямой проходящей через заданную точку под заданным углом к оси Х

5) определение прямой проходящей через заданную точку ┴ к заданной прямой

имя прямой = LINE / имя точки, PERPTO, имя прямой

 PERPTO—перпендикулярно (┴)

6) определение прямой, параллельной заданной прямой

имя прямой = LINE / PAR LEL, имя прямой , расстояние

Способы определения вектора.

1) определение вектора его координатами

 имя вектора = VECTOR/ X, Y, Z.

2) определение вектора через две точки





3) определение вектора в полярной системе координат

имя вектора = VECTOR / LENG TH, длинна вектора, ATANGLE, величина угла, XOY

LENG—длинна

TH—полярная система координат

Способы определения окружности.

1) определение окружности координатами её центра и величиной её радиуса

имя окружности = CIRCLE / координата Х, координата, величина радиуса

2) определение окружности точкой центра и величиной радиуса

имя окружности =  CIRCLE / CENTER, имя точки, RADIUS, величина радиуса



3) определение окружности, проходящей через три точки

имя окружности = CIRCLE / имя 1 точки, имя 2 точки, имя 3 точки

Ещё посмотрите лекцию "15 Котельные установки" по этой теме.



4) определение окружности, касательной к двум пересекающимся прямым заданного радиуса

имя окружности = CIRCLE /, имя 1 прямой, , имя 2 прямой, RADIUS, величина радиуса

C1 = CIRCLE / YSMALL, C11, YLARGE, L22, RADIUS, 8
