5 Изготовление сложных тетрадей

2021-03-09 СтудИзба

Изготовление сложных тетрадей.

Сложными называют тетради, отличающиеся от основных (простых) тетрадей блока, имеющих 32, 16 или 8 страниц, иной объем (4,12,24 или иное число страниц), сложный вариант фальцовки (складные карты) или какие-либо дополнительные элементы конструкции- форзацы, приклейные, накидные или вкладные иллюстрации, печатаемые отдельно от текста издания.

К изготовлению сложных тетрадей приступают заранее.

Изготовление и приклейка форзацев

В справочнике 10

В Т.И.-4

На практике – 6

Рекомендуемые файлы

Типы форзацев и область их применения.

Форзацы классифицируют по их конструкции, способу присоединения к тетрадям или блоку и по виду художественно-полиграфического оформления.

По конструкции:

1.        простые

2.        окантованные

3.        составные

4.        «свои»

5.        накидные

По способу присоединения к тетрадям или блоку:

1.        приклейные

2.        прошивные

3.        пришивные

По художественно-полиграфическому исполнению:

Запечатанные форзацы делятся на:

1.        тематические

2.        декоративно-орнаментальные

3.        фоновые

«Свои» форзацы рекомендуются в изданиях толщиной до 20 мм, если бумага ____ 100 г/м2 при долевом раскрое.

Простые приклейные до 30 мм.

Приклейные форзацы с окантовкой бумагой рекомендуются для изданий больше 30 мм и если приклеивается титульная иллюстрация (фронтиспис), в школьных учебниках и изданиях отпечатанных на тонкой до 50 г/м2 и малопрочной бумаге.

Окантованные тканью – энциклопедия, многообъемный  справочник

Составные пришивные – подарочного типа.

Изготовление и приклейка форзацев к тетрадям или блоку начинается с раскроя бумаги в долевом направлении.

1.        для форзацев должна использоваться форзацная бумага, или близкая к ней про прочности и деформационным свойствам бумага.

2.        вес м2 бумаги должен соответствовать толщине блока 120-160 г/м2.

Излом 15 перегибов.

Проклейка 0,5-1 м.А.- для незапечатанных форзацев

                        0,75-1,25 м.О. – для печати

ГОСТ 6742-79. листовой 500х710 , 550х850 с Маш.направл.вдоль длинной стороны листа и рулонной.

Подрезка и разрезка форзацной бумаги выполняется на одноножевых бумагорезальных машинах.

Шф = 2 Ш

Вф = В

Ш и В до обрезки блока:

Допуски ± 1 мм по ширине

                    - 2 мм по высоте

Фальцовка форзаца вручную переплетной косточкой или в фальцмашинах Т 32 ф. Шталь. Допуски на точность фальцовки ± 1 мм, на смещение краев – 2 мм, если есть рамка на форзаце – 1 мм.

Приклейка форзаца. На форзацприклеечных автоматах КВ (колбус).

Простой пришивной – VEA – 400 (ф. Хункеллер).

Окантованный – ТП-320-4М (харьковский ЗПМ) 100 ц/мин. ПВАД или 9% раствора NaКМЦ.

Контроль качества тетрадей с форзацем.

1.        Величину отступа корешкового сгиба форзаца от корешкового сгиба тетради

2.        Ширина склейки

3.        Точность совмещения верхнего края форзаца с верхним краем тетради

4.        Плотности приклейки окантовки

Измерительная лупа ЛИ с ц.д. 0,2 мм.

Факторы, влияющие на прочность склейки и долговечность форзацев.

Прочность  и долговечность книжных изданий в переплетной крышке во много определяется прочностью форзаца.

При испытании на долговечность:

Тип форзаца:

1.        наихудшие  - простые приклейные

2.        окантованные – до 8 раз

3.        с тканевым фальчиком в 20 раз.

Прочность форзацной бумаги – растяжение и двойной перегиб. С увеличением веса бумаги и ее толщины увеличивается прочность  в 1.3-1.6 раза.

Величина отступа:

Если без отступа - ________ 30 тыс.

Отступ в 3.5 мм. – разрыв на первых же раскр.

Отступ в 1.5 – 2.5 м (?) снижает прочность в 9-14 раз.

Положение клеевой полоски:

____ отступа от фальца форзаца.

При промазке ширина 4-5 мм, необходимо применять ПВАД.

Изготовление и присоединение вклеек.

Иллюстрации, печатаемые отдельно от текста подразделяются следующим образом:

1.        приклейки

2.        накидки

3.        вкладки

4.        вклейки в разъем тетради

5.        приклейки с окантовкой

6.        вклейки с разрезкой петель тетради

7.        приклейка на стержень

8.        приклейка на паспарту.

Если бумага более 15 мкм толщиной, то приклеивают на стержень или бигуют.

Для паспарту 160 г/м2 – обязательно на стержень из бумаги 80г/м2 или биговка.

Для сохранения иллюстраций используется плюр.конденсаторная или папиросная бумага до 25 г/м2

Плюр меньше формата издания на 10 мм при закраске обреза.

Приклейку иллюстраций осуществляют на форзацприклеечных автоматах КВ (фирмы Колбус) с отступом в 3 мм, VEA – 400 (ф. Хункеллер), ТП-320-4М (харьковский ЗПМ) 100 ц/мин. ПВАД.

Виды приклеек: Описание: виды приклеек

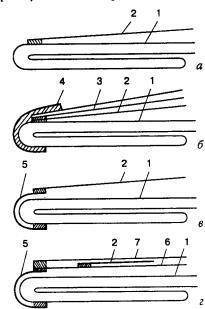

Схема приклеек разного вида
а — простой; б — с окантовкой к 1-й тетради;
в — на стержень; г — на паспарту; 1 — тетрадь;
2 — приклейка; 3 — форзац; 4 — окантовка; 5 —
стержень; 6 — паспарту; 7 — тонкая папиросная
бумага

П. могут присоединять непосредственно к внешней странице тетради (вариант — с окантовкой) и к стержню (П. на стержень) с отступом на 1—1,5 мм от корешкового сгиба тетради, а также к паспарту.

2. По ОСТ 29.41—96 действие, соединение форзаца, дробной части печ. листа с тетрадью, т. е. операция приклеивания к тетради доп. деталей.

Описание: вкладкаВКЛАДКА — Конструктивный элемент издания, лист иллюстраций или иных материалов, сфальцованный в тетрадь из четырех или большего числа страниц, вложенную в середину (разъем) одной из тетрадей издания и сшитую вместе с нею.

На В. обычно печатают изображение, иной материал, который, в отличие от всей книги, требовалось отпечатать в несколько красок, на иной бумаге, иным способом печати.

НАКИДКА НА ТЕТРАДЬ — присоединение сфальцованной дробной части печатного листа к др. тетради (долевая тетрадь) накидыванием на ее корешок в раскрытом виде.

ВКЛЕЙКА — конструктивный элемент издания, лист, приклеиваемый узкой полоской к корешковому полю одной из внутренних страниц тетради.

Описание: вклейка

Схема вклейки в разъем тетради (сверху)
и между страницами 1-й или 2-й половины
(с разрезкой боковой и головочной
петель)

К В. вынуждены прибегать, когда иллюстрация или таблица не умещается на странице или развороте страниц, когда иллюстрацию, в отличие от всего издания, надо напечатать в несколько красок, или на другой бумаге, или другим способом печати.

Комплектовка дробных частей листа в блоках.

Объем дробных частей листа, с.

Объем основных тетрадей

16 с.

32 с.

4

приклейкой

приклейкой

8

самостоятельной тетр.

накидкой

12

4 с. Приклейкой к 8 стр. т. С ф. (тетрадь специальной фальцовки)

4с. - приклейкой+8 с - накидкой

16

самостоятельной тетрадью

20

 4 с. Приклейкой к 16 с.

24

8 с. Накидкой на 16 с. Или ТСФ

28

8с. Накидкой на 16 с.+4с. Приклейка к 32 с. 12 с накидкой на 16 с.

Рекомендация для Вас - 2.6. Современные информационные системы (ИС).

Дробные части листа должны быть кратными 4.

Дробные части листа рекомендуется размещать на третьей или четвертой тетради от конца блока или на их месте.

Приклейку лучше делать к первой странице тетради, а не к последней. Выравнивание склеиваемых тетрадей делается по их верхним кромкам.

Иллюстрации, вклейки, отпечатанные на мелованной или высококалландрированной бумаге, рекомендуется приклеивать с увеличением до 3 мм отступом от корешкового края тетради, чтобы в процессе заклейки корешка блоков склейки происходила между фальцами тетрадей, а не между тетрадью и приклейкой, так как склейка однородных материалов всегда прочнее, чем склейка разнородных.
