Декомпозиция систем на подсистемы

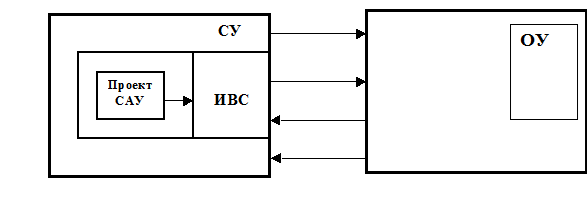

В настоящее время полная автоматизация функций управления объектом или технически неосуществима или экономически нецелесообразна, поэтому управление объектом осуществляется в соответствии со схемой (см. выше).

Проект САУ представляет собой техническую документацию как комплекс взаимосвязанных элементов, в котором описаны все решения по созданию и функционированию системы.

Под Информационно-вычислительной Системой [ИВС] понимается организационно-вычислительный комплекс, обеспечивающий функционирование системы в автоматизированном режиме, т.е. выполнение процедур регистрации, сбора, ввода данных в систему с контролем достоверности, передачи, обработки, хранения, исполнения и вывода в соответствии с проектными решениями в удобном для пользователя формате.

Целью проектирования является создание проекта системы, обеспечивающего проектируемой системе заданные потребительские свойства и эксплуатационные характеристики.

Внедрение проекта должно обеспечить:

1. Удовлетворение информационно-вычислительных потребностей пользователя как правило в большей степени за счёт автоматизации процедур ПР;

2. Адекватность системы реальным информационным и технологическим процессам управляемого объекта на момент внедрения системы и далее на достаточно длительном временном интервале. Чтобы проект системы соответствовал управляемому объекту на достаточно длительном временном интервале, создаваемая система должна обладать адаптивными свойствами.

3. Высокую экономическую эффективность.

На самом общем уровне к проекту системы предъявляется 3 требования:

· соответствие особенностям предметной области;

· надёжность функционирования;

· возможность эффективного сопровождения системы.

Потребительские свойства САУ

1. Функциональная полнота.

Характеризует степень автоматизации управленческих работ на объекте, т.е. степень удовлетворения информационно-вычислительных потребностей пользователей в автоматизированном режиме. Количественной мерой является коэффициент функциональной полноты:

( 1 )

Где П^А — количество показателей, формируемых в автоматизированном режиме в течение некоторого времени t Î [t₁,t₂]; T = t₂- t₁ — длительность интервала. Обычно Т = 1год.

П — общее количество показателей, используемых при управлении объектом.

Для контроля соответствия проекта системы потребностям предметной области необходимо их достаточно полно определить и в явном виде записать в техническое задание. Техническое задание необходимо:

1.) Разработчикам для создания проекта системы;

2.) Заказчику для контроля выполнения ТЗ.

2. Своевременность.

Характеризует возможность своевременного получения необходимой информации. Оценивается коэффициентом своевременности:

( 2 )

П^А_t — количество значений показателей, формируемых в автоматизированном режиме в течение t Î [t₁,t₂];

DП^А — количество значений показателей, формируемых с задержкой по отношению к требуемому сроку представления выходной информации.

Для оценки уровня своевременности обеспечения информационно-вычислительных потребностей пользователя может использоваться параметр, характеризующий суммарную задержку во времени:

Dt_ij — задержка во времени при расчёте j-го значения i-го показателя.

3. Функциональная надёжность.

Это свойства АС выполнять функции по обработке данных.

4. Адаптивная надёжность.

Под адаптивной надёжностью понимается способность комплекса алгоритмов и программ приспосабливаться к реальным особенностям ОУ во времени и пространстве.

Рекомендация для Вас - 6 Последовательный и параллельный порты.

Адаптивность во времени предполагает возможность длительного функционирования системы. Адаптивность в пространстве предполагает использование одного и того же пакета на различных родственных объектах. Повышение адаптивности ведёт к снижению затрат на сопровождение системы в течение длительного интервала времени, а также возможности автоматизации СУ родственными объектами.

Чем шире выполнено свойство адаптивности, тем больше затраты на проектирование, а также требует повышенных вычислительных ресурсов для функционирования. Поэтому диапазон адаптивности должен быть таким, чтобы выигрыш был достаточно существенным. Для придания проекту системы адаптивных свойств необходимо на этапе обследования изучать особенности управления на данном объекте на достаточно длительные отдалённые сроки, а также обследовать родственные объекты. Данное свойство оценивается временем T^Ф= t^ф₂ – t^ф₁t^ф Î [t^Ф₁, t^ф₂] в течение которого ИВС соответствует информационным и технологическим процессам управляемого объекта.

Проект системы должен обладать адаптивными свойствами, чтобы заказчик без перепроектирования и существенной модификации мог настраивать систему на изменяющиеся условия.

Время T^ф достигает max возможного значения при соответствии состава параметров настройки программно-алгоритмических средств системы составу варьирующихся характеристик управляемого объекта.

Адаптивная надёжность является функцией отказа систем. Под отказом понимается факт неполучения пользователем результатов решения некоторой задачи. Поэтому Т^ф характеризует время нахождения системы в работоспособном состоянии несмотря на происходящие на объекте изменения в пределах, учитываемых при проектировании требований.

При создании САУ важным является обеспечение высокого уровня сопровождаемости, который заключается в минимизации затрат ресурсов на функционирование системы. Сопровождение программ — процесс выявления и исключения в ней ошибок или расширении функциональных возможностей управления.
