ВВЕДЕНИЕ

В рамках курсовой работы требуется выполнить кинематический и силовой анализ четырёхзвенного механизма графоаналитически.

Для проведения кинематического анализа требуется построить все возможные траектории движения данного механизма с учетом выбранного масштабного коэффициента. Провести анализ каждого положения, т.е. определить линейную скорость υ, линейное ускорение a, угловые скорость ω и ускорение ε.

Силовой расчет заключается в определении реакций в опорах и шарнирах звеньев по известным внешним силам.

После проведения силового расчета строятся силовые многоугольники. В случае выявления неуравновешенности необходимо осуществить расчет на уравновешивание звеньев.

Графическая часть:

1. Лист 1 формат А1: «Кинематический анализ механизма».
2. Лист 2 формат А1: «Силовой анализ механизма».

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

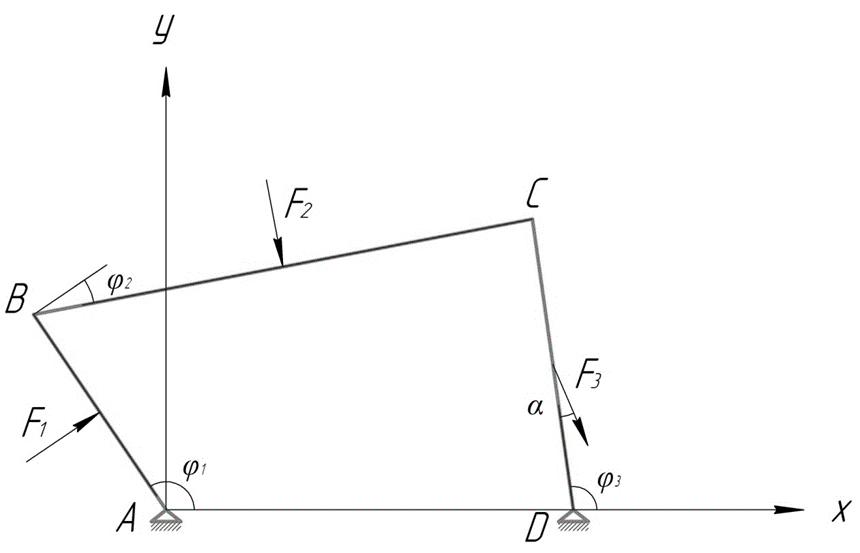

Рисунок 1 - Кинематическая схема четырехзвенного механизма

Таблица 1 – Исходные данные

Примечание:

Углы φ₂ и φ₃ определяются из построения

Силы F₁, F₂ и F₃ приложены к серединам звеньев, причем силы F₁ и F₂ приложены к звеньям l₁ и l₂ под прямым углом.

ω₁, ԑ₁= const

Провести кинематический и силовой анализы четырехзвенного механизма графоаналитическим методом. При выявлении неуравновешенности провести расчет на уравновешивание звеньев.

Выполнить графическую часть:

1. Лист 1 формат А1: «Кинематический анализ механизма».
2. Лист 2 формат А1: «Силовой анализ механизма».
