Курсовая работа: Проектирование рычажного механизма

Оглавление

Введение. 3

1Исходные данные. 4

2Структурное исследование механизма. 4

3Кинематический анализ. 7

3.1 Построение схемы механизма. 7

3.2 Построение планов скоростей механизма. 7

3.3 Построение планов ускорений механизма. 9

4Силовой расчет рычажного механизма. 12

4.1 Определение сил и моментов, приложенных к механизму. 12

4.2 Определение уравновешивающей силы методом Жуковского. 13

5Проектирование эвольвентного зацепления. 15

Список литературы.. 18

Введение

Объектом исследования является кривошипно-шатунный механизм.

Кривошипно-шатунный механизм служит для преобразования возвратно-поступательное перемещение поршня 3 во вращательное движение кривошипа 1.

От кривошипа вращательное движение передается через зубчатую передачу z₁ и z₂. .

В данном курсовом проекте необходимо произвести.

1. Провести структурный, геометрический, кинематический анализ и силовой расчёт механизма, и определить уравновешивающий момент Т_ур(Н*м).

2. Кинематический расчет редуктора.

3. Определить размеры зубчатых колёс редуктора.

4. Построить картину зубчатого эвольвентного зацепления.

1. Исходные данные

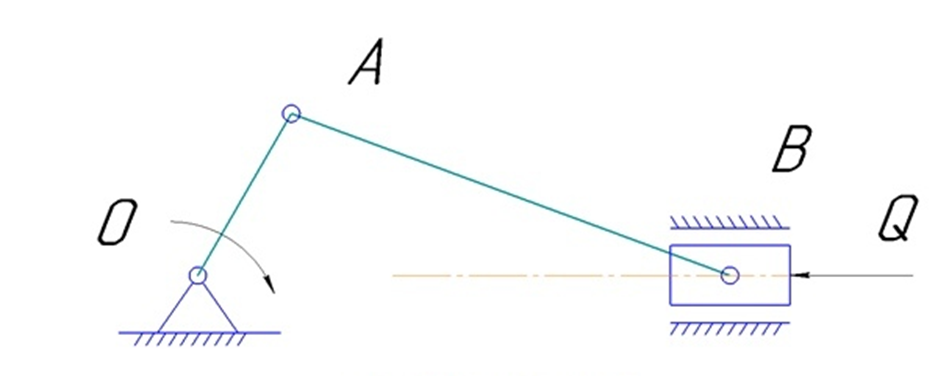

Рис.1.1 Схема механизма
