Курсовая работа 100: Проектирование и исследование механизмов мундштучной стержневой машины вариант Б

Проектирование и исследование механизмов мундштучной стержневой машины

Содержание

• Техническое задание
• Исходные данные
• Аннотация (реферат)
• Введение
• Функциональные части машины
• 1 Структурный анализ механизмов
• 1.1 Рычажный механизм
• 1.2 Кулачковый механизм
• 1.3 Зубчатая передача
• 1.4 Планетарный редуктор
• 1.5 Избыточные связи в рычажном механизме
• 1.6 Избыточные связи в кулачковом механизме
• 1.7 Избыточные связи в зубчатой передаче Z₁- Z₂
• 1.8 Избыточные связи в планетарном редукторе
• 2.Проектирование основного механизма и определение закона движения
• 2.1 Проектирование механизма по заданным условиям
• 2.2 Построение графика аналога скоростей рабочего звена
• 2.3 Построение диаграммы сил сопротивления, в зависимости от положения ползуна
• 2.4 Определение приведенного момента движущих сил
• 2.5 Суммарная работа
• 2.6 График переменных приведенных моментов инерции I_II^пр звеньев II группы
• 2.7 График полной кинетической энергии Т() всего механизма
• 2.8 График кинетической энергии Т_II () II группы звеньев
• 2.9 График кинетической энергии первой группы звеньев Т_I ()
• 2.10 График (приближенный) угловой скорости
• 2.11 Определение кинетической энергии механизма в начальный момент времени
• 2.12 Выбор электродвигателя и учет его механической характеристики
• 3.Силовой расчет механизма
• 3.1. Исходные данные для силового расчёта механизма
• 3.1. Построение планов скоростей и ускорений
• 3.2.1 Построение плана скоростей
• 3.2.2 Построение плана ускорений
• 3.3 Определение главных векторов и главных моментов сил инерции
• 3.4 Кинетостатический силовой расчет механизма
• 3.4.1 Силовой расчет группы звеньев 4-5
• 3.4.2 Силовой расчет группы звеньев 2-3
• 3.4.3 Силовой расчет начального звена 1
• 4. Проектирование зубчатых передач планетарного редуктора
• 4.1 Построение профиля зуба колеса, изготовляемого реечным инструментом
• 4.1.1 Расчет параметров зубчатой передачи
• 4.1.2 Построение станочного зацепления
• 4.2 Построение проектируемой зубчатой передачи
• 4.3 Расчет планетарного редуктора
• 5. Проектирование кулачкового механизма
• 5.1 Построение кинематических диаграмм методом графического интегрирования
• 5.2 Определение основных размеров кулачкового механизма
• 5.3 Построение профиля кулачка
• Вывод
• Список использованной литературы

Техническое задание

Мундштучная стержневая машина типа ХТЗ предназначена для изготовления стержней постоянного сечения в формовочном производстве литейных цехов.
Стержневая смесь загружается в бункер Б машины (рис. 100а) и ленточным транспортером Т подается в приемную воронку У. Плунжеры П, закрепленные на общем ползуне 5, совершают воз­вратно-поступательное движение по направляющим 6. Во время ра­бочего хода плунжеры через мундштуки-насадки М проталкивают порции смеси, уплотняя ее и образуя стержни. Сформованные стержни на приемном столе И разрезаются на куски определенной длины и далее транспортируются на сушку.
Ползун 5 приводится в движение рычажным механизмом, состоящим из кривошипа I, шатунов 2, 4 и коромысла 3, от электродвигателя Э (рис. 100б) через зубчатую передачу Z₁, Z₂ и планетарный редуктор Р с колесами Z₃-Z₆.
Для предотвращения зависания в воронке V подаваемой сме­си установлен разрыхлитель Г с пальцами, который получает дви­жение от кулачкового механизма с толкателем 8 и кулачком 7. Кулачок 7 получает движение от вала кривошипа через цепную пере­дачу 10 со звездочкой 9.
График изменения давления (P_i/P_max, S_i/H) прессования смеси представлен на рис. 100в, а график изменения ускорения ( a^τ ,φ₇) толкателя -на рис. I00г. Масса звеньев механизма и момен­ты их инерции даны ориентировочно. Положения центров масс звень­ев считать посередине. Массой и моментами инерции звеньев, зна­чения которых не заданы, в расчетах пренебречь.

Исходные данные

Введение

В комплексных заданиях курсового проекта объект проектирования разбит на основные узлы, и для каждого из них рекомендована структурная схема механизма, наиболее удовлетворяющая исходным условиям. В числе этих механизмов могут быть рычажный и кулачковый, зубчатая передача и планетарный зубчатый механизм.
Выполнение курсового проекта предусматривает кинематическое проектирование, динамические и силовые расчеты механизмов. Проектирование механизма завершается построением его кинематической схемы с размерами для дальнейшего конструктивного оформления и прочностного расчета деталей механизма.
При выполнении проекта применяют аналитические и графические методы расчета. Аналитические методы позволяют получить любую требуемую точность результата. В настоящее время на кафедре теории механизмов МГТУ имеются программы расчетов кинематических и динамических параметров различных рычажных механизмов, сил в кинематических парах и износа контактирующих поверхностей, зубчатого зацепления и кулачковых механизмов.
Графические методы менее точны, но более наглядны, их применяют если нет возможности применить ЭВМ, а также для контроля правильности аналитического решения и при отладке программ для ЭВМ.
При графическом изображении физических величин масштаб обозначается буквой с индексом, указывающим, к какой величине он относится.

Чертежи

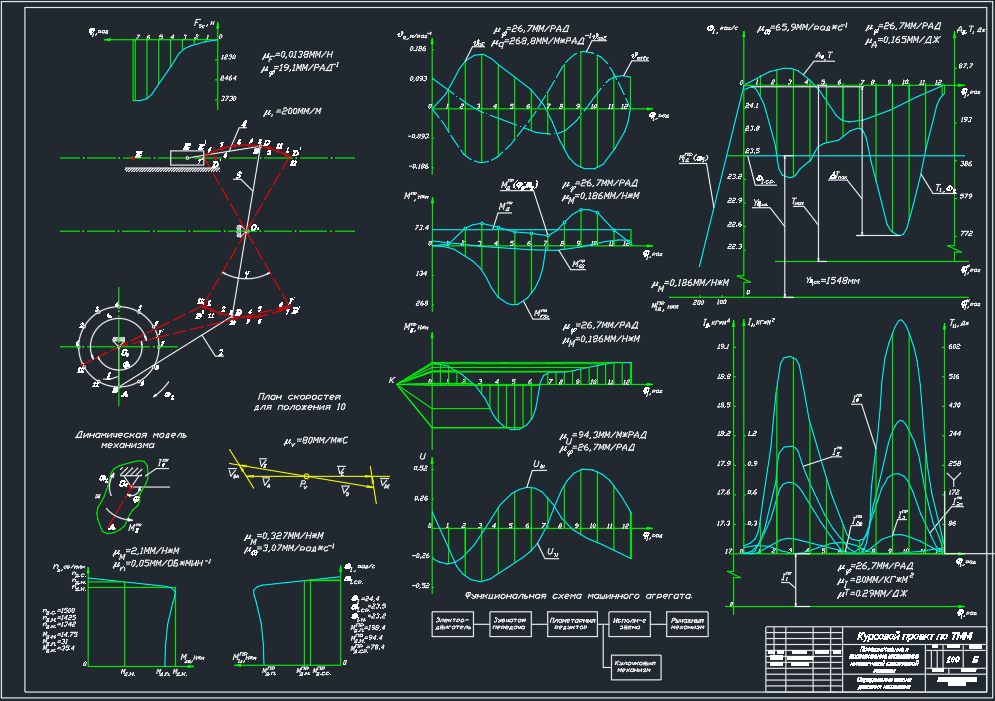

Лист 1 - Определение закона движения

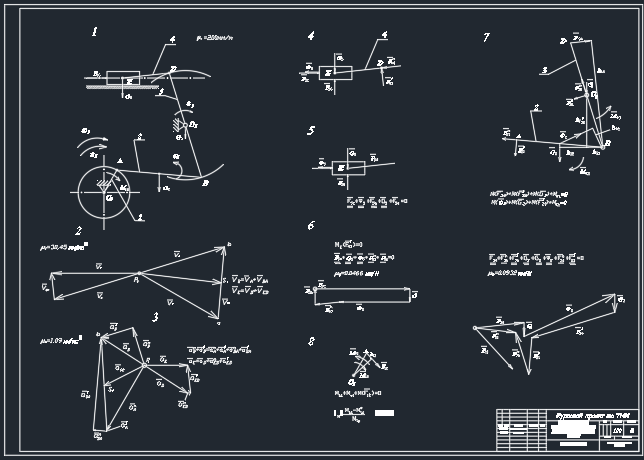

Лист 2 - Силовой расчет

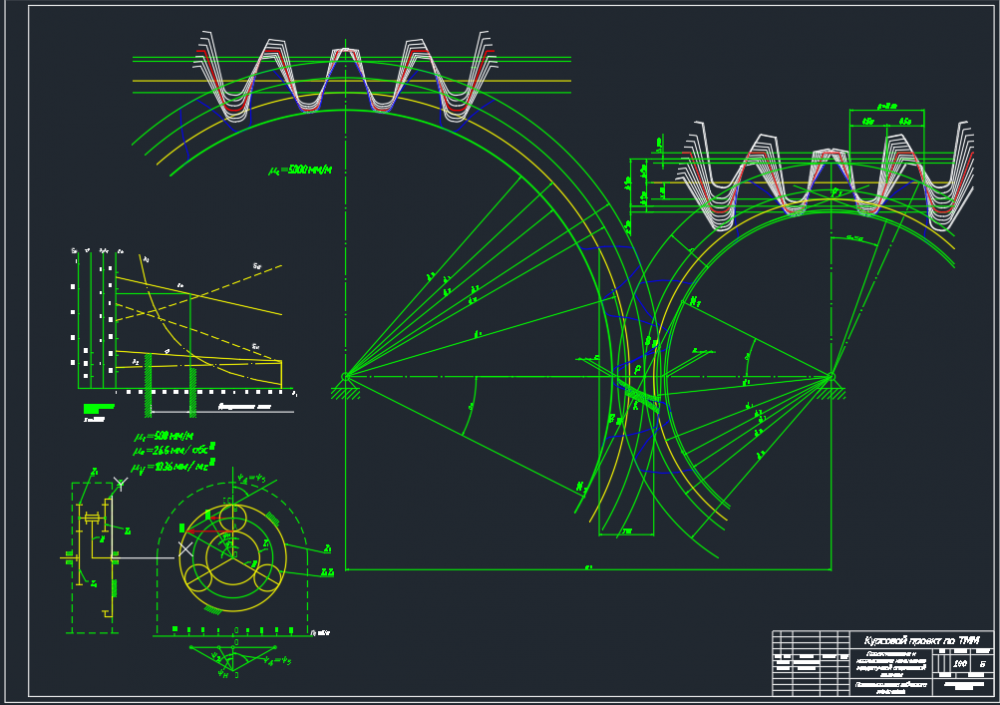

Лист 3 - Проектирование зубчатой передачи

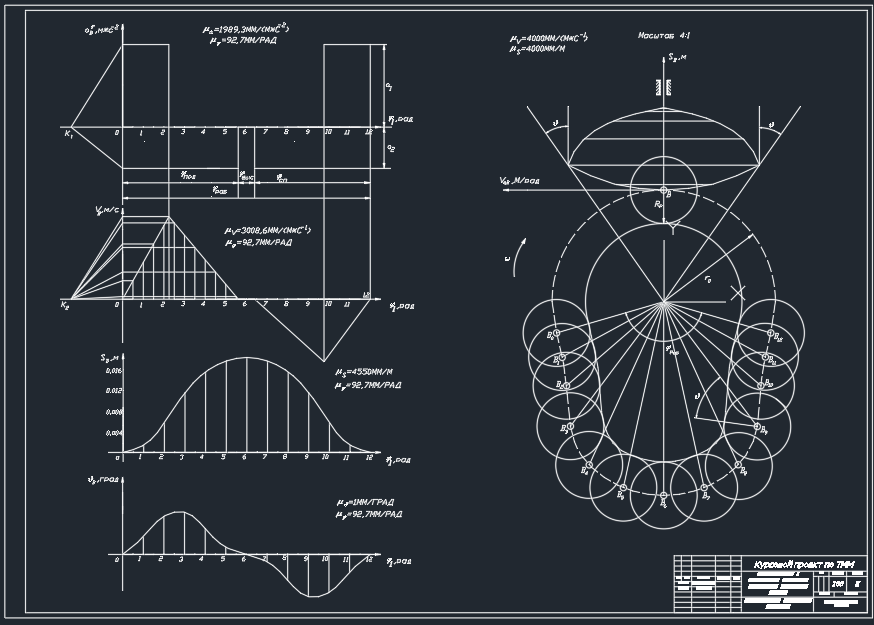

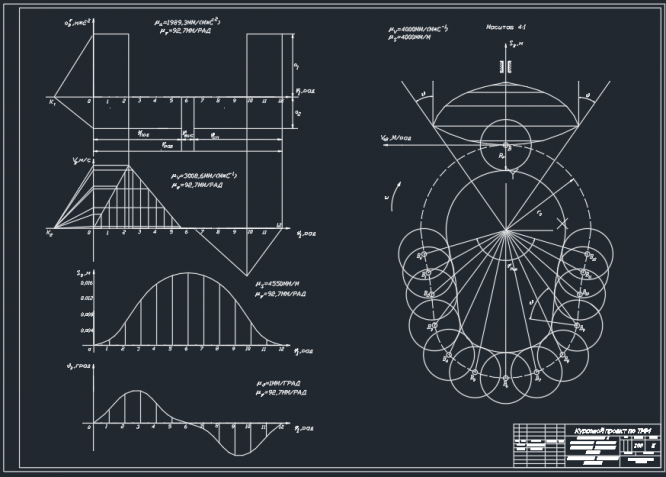

Лист 4 - Проектирование кулачкового механизма
