Курсовая работа: Магнитная цепь постоянного тока

СОДЕРЖАНИЕ

Исходные данные для расчета. 4

1.Расчет магнитных проводимостей рабочих, паразитных зазоров и удельной проводимости рассеяния. 6

1.1Расчет магнитной проводимости рабочего зазора. 6

1.1.1Магнитная проводимость рабочего зазора при разомкнутой цепи (при начальном положении якоря − δ=δ_н) 6

1.1.2Магнитная проводимость рабочего зазора при замкнутой цепи (при конечном положении якоря − δ=δ_к) 6

1.2 Расчет магнитной проводимости паразитного зазора между якорем и скобой магнитопровода. 6

1.2.1Магнитная проводимость при разомкнутой цепи (при начальном положении якоря − δ=δ_п1.н) 6

1.2.2Магнитная проводимость при замкнутой цепи (при конечном положении якоря − δ=δ_2к), гдеδ_2к=0.1 мм. 7

1.3Расчет магнитной проводимости паразитного зазора между полюсным наконечником и сердечником. 7

1.4 Расчет магнитной проводимости зазора в основании сердечника при δ=δ₀ 7

1.5 Расчет удельной проводимости рассеяния . 7

2.Схема замещения магнитной цепи. 8

3.Определение расчетной длины сердечника. 9

3.1Расчетная длина сердечника l_р и длина обмоткиl₀ при разомкнутой цепи. 9

3.2Расчетная длина сердечника l_р и длина обмоткиl₀ при замкнутой цепи. 9

4Разбиение магнитной цепи на участки. 10

4.1Расчет коэффициентов рассеяния для участков магнитной цепи. 10

4.1.1Коэффициенты рассеяния при разомкнутой цепи. 10

4.1.2Коэффициенты рассеяния при замкнутой цепи. 10

5.Расчет и построение кривых намагничивания магнитной системы. Определение по кривой намагничивания магнитного потока при заданной магнитодвижущей силе в рабочем зазоре. 12

5.1Кривые намагничивания магнитной системы и магнитный поток в рабочем зазоре при разомкнутой цепи. 12

5.2Кривые намагничивания магнитной системы и магнитный поток в рабочем зазоре при замкнутой цепи Таблица 2. 13

6.Расчет и построение эпюры распределения магнитного потока вдоль сердечника 14

6.1.Эпюра распределения магнитного потока вдоль сердечника при разомкнутой цепи 14

6.2.Эпюра распределения магнитного потока вдоль сердечника при замкнутой цепи15

Заключение. 16

Список использованных источников. 17

Исходные данные для расчета

Тип магнитной цепи – рисунок 1[1].

Магнитная цепь П-образной однообмоточной клапанной магнитной системы с поворотным якорем с осью вращения на скобе магнитопровода.

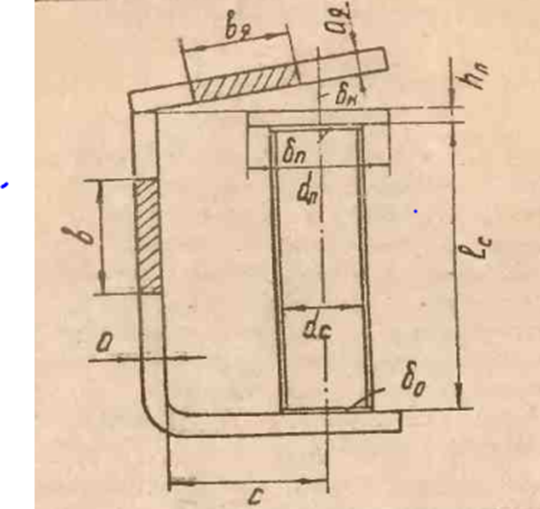

Рисунок 1 – П-образная магнитная цепь клапанного электромагнита с поворотным якорем

Размеры магнитной цепи приведены в таблице 2 литературы [1]:

• диаметр сердечникаd_с=20 мм;
• диаметр полюсного наконечникаd_п=35 мм;
• длина сердечникаl_с=60 мм;
• длина (толщина) полюсного наконечникаh_п=3мм;
• воздушный зазор в основании сердечника δ₀=0,2 мм;
• расстояние от оси сердечника до скобы магнитопровода с=25 мм;
• толщина скобы магнитопровода a=6 мм;
• ширина скобы магнитопровода b=50 мм;
• толщина якоряa_я=5 мм;
• ширина якоряb_я=50 мм;
• паразитный воздушный зазор δ_п=0,1 мм;
• конечный рабочий воздушный зазор δ_к=0,1 мм.

Материал элементов (деталей) магнитной цепи (магнитопровода) приведены по таблице 3 литературы [1]: сталь 10 − электротехническая сталь марки 10.

Начальный рабочий воздушный зазор δ_н приводится по таблице 4 литературы [1]:

Начальный рабочий воздушный зазор δ_н=3 мм.

Магнитодвижущая сила (МДС) в рабочем зазоре F приведена в таблице 5 литературы [1]:

Значение МДС обмотки F =500 А.
