Магнитная цепь П-образной однообмоточной клапанной магнитной системы с поворотным якорем с осью вращения на скобе магнитопровода.
Размеры магнитной цепи приведены в таблице 2 литературы [1]:
Начальный рабочий воздушный зазор δн приводится по таблице 4 литературы [1]:
Начальный рабочий воздушный зазор δн=3 мм.
Магнитодвижущая сила (МДС) в рабочем зазоре F приведена в таблице 5 литературы [1]:
Значение МДС обмотки F =500 А.
Исходные данные для расчета. 4
1. Расчет магнитных проводимостей рабочих, паразитных зазоров и удельной проводимости рассеяния. 6
1.1 Расчет магнитной проводимости рабочего зазора. 6
1.1.1 Магнитная проводимость рабочего зазора при разомкнутой цепи (при начальном положении якоря − δ=δн) 6
1.1.2 Магнитная проводимость рабочего зазора при замкнутой цепи (при конечном положении якоря − δ=δк) 6
1.2 Расчет магнитной проводимости паразитного зазора между якорем и скобой магнитопровода. 6
1.2.1 Магнитная проводимость при разомкнутой цепи (при начальном положении якоря − δ=δп1.н) 6
1.2.2 Магнитная проводимость при замкнутой цепи (при конечном положении якоря − δ=δ2к), гдеδ2к=0.1 мм. 7
1.3 Расчет магнитной проводимости паразитного зазора между полюсным наконечником и сердечником. 7
1.4 Расчет магнитной проводимости зазора в основании сердечника при δ=δ0 7
1.5 Расчет удельной проводимости рассеяния . 7
2. Схема замещения магнитной цепи. 8
3. Определение расчетной длины сердечника. 9
3.1 Расчетная длина сердечника lр и длина обмоткиl0 при разомкнутой цепи. 9
3.2 Расчетная длина сердечника lр и длина обмоткиl0 при замкнутой цепи. 9
4 Разбиение магнитной цепи на участки. 10
4.1 Расчет коэффициентов рассеяния для участков магнитной цепи. 10
4.1.1 Коэффициенты рассеяния при разомкнутой цепи. 10
4.1.2 Коэффициенты рассеяния при замкнутой цепи. 10
5. Расчет и построение кривых намагничивания магнитной системы. Определение по кривой намагничивания магнитного потока при заданной магнитодвижущей силе в рабочем зазоре. 12
5.1 Кривые намагничивания магнитной системы и магнитный поток в рабочем зазоре при разомкнутой цепи. 12
5.2 Кривые намагничивания магнитной системы и магнитный поток в рабочем зазоре при замкнутой цепи Таблица 2. 13
6. Расчет и построение эпюры распределения магнитного потока вдоль сердечника 14
6.1. Эпюра распределения магнитного потока вдоль сердечника при разомкнутой цепи 14
6.2. Эпюра распределения магнитного потока вдоль сердечника при замкнутой цепи 15
Заключение. 16
Список использованных источников. 17

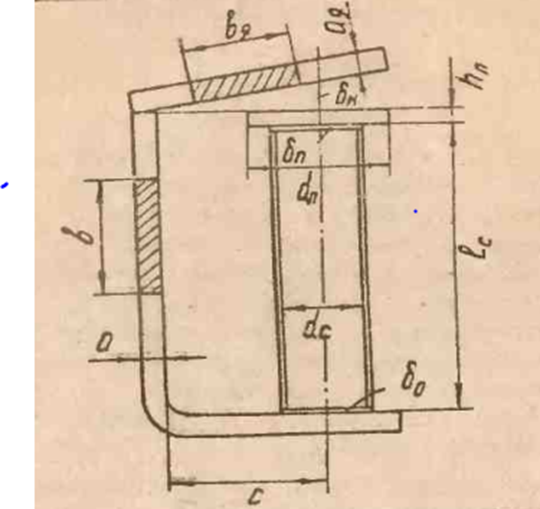

Магнитная цепь П-образной однообмоточной клапанной магнитной системы с поворотным якорем с осью вращения на скобе магнитопровода.

- диаметр сердечникаdс=20 мм;
- диаметр полюсного наконечникаdп=35 мм;
- длина сердечникаlс=60 мм;
- длина (толщина) полюсного наконечникаhп=3мм;
- воздушный зазор в основании сердечника δ0=0,2 мм;
- расстояние от оси сердечника до скобы магнитопровода с=25 мм;
- толщина скобы магнитопровода a=6 мм;
- ширина скобы магнитопровода b=50 мм;
- толщина якоряaя=5 мм;
- ширина якоряbя=50 мм;
- паразитный воздушный зазор δп=0,1 мм;
- конечный рабочий воздушный зазор δк=0,1 мм.
Начальный рабочий воздушный зазор δн приводится по таблице 4 литературы [1]:
Начальный рабочий воздушный зазор δн=3 мм.
Магнитодвижущая сила (МДС) в рабочем зазоре F приведена в таблице 5 литературы [1]:
Значение МДС обмотки F =500 А.
