Курсовая работа: Анализ электрических цепей

Вариант 8/2

ИСХОДНЫЕ ДАННЫЕ

Задача №1.

Дан последовательный колебательный контур, к которому подключен идеализированный источник напряжения, как показано на рисунке 1.

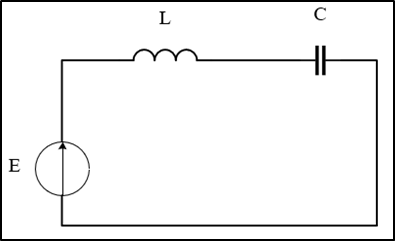

Рисунок 1 – Расчетная схема задачи 1

Необходимо:

1. рассчитать параметры колебательного контура (резонансную частоту, характеристическое сопротивление, добротность, затухание, полосу пропускания);

2. рассчитать входное сопротивление контура, сопротивление реактивных элементов, реактивное сопротивление контура, ток, протекающий в цепи, напряжения на всех элементах контура, а также мощность на резонансной частоте. Построить векторную диаграмму;

3. построить АЧХ и ФЧХ комплексного входного сопротивления контура и комплексного коэффициента передачи по напряжению;

4. по построенным характеристикам определить полосу пропускания контура. Сравнить полученный графический расчет с математическим, из пункта 1;

5. к колебательному контуру, показанному на рисунке 1, подключить реальный источник напряжения с сопротивлением R₀. Нарисуйте полученный колебательный контур и повторно выполните задания 1-4;

6. к колебательному контуру, показанному на рисунке 11, подключить нагрузку с сопротивлением R_Н. Нарисуйте полученный колебательный контур и повторно выполните задания 1-4.

Таблица 1 – Исходные данные для расчета колебательного контура

Задача №2.

Для двух четырехполюсников, показанных на рисунке 2, рассчитать первичные параметры. Соединить эти четырехполюсники в один составной четырехполюсник. Нарисовать схему составного четырехполюсника.

Рассчитать соответствующий первичный параметр. Подключить к составному четырехполюснику нагрузку, с сопротивлением. Нарисовать схему четырехполюсника. Рассчитать комплексное входное сопротивление, комплексный коэффициент передачи по напряжению, комплексный коэффициент передачи по току, при значении Z_Н.

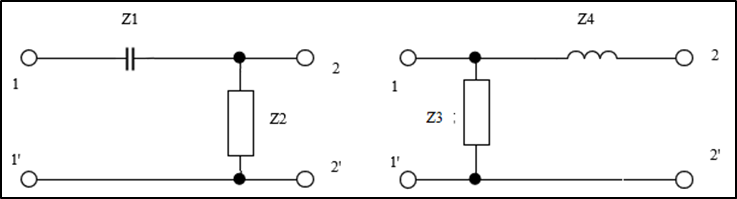

Рисунок 2 – Схемы четырехполюсников

Таблица 2 – Исходные данные, по вариантам, для расчета параметров четырехполюсников.

Таблица 3 - Данные для расчета параметров четырехполюсников.

Содержание

1. АНАЛИЗ КОЛЕБАТЕЛЬНЫХ КОНТУРОВ…………………………..8
   1. Анализ идеализированного колебательного контура……………….8
   2. Анализ колебательного контура с реальным источником напряжения.………………………….…………………………………….13

1.3 Анализ колебательного контура с подключенной нагрузкой……...17

2. РАСЧЕТ ПЕРВИЧНЫХ ПАРАМЕТРОВ ЧЕТЫРЕХПОЛЮСНИКОВ……….22

2.1 Расчет первого простого четырехполюсника……..……..……..…….22

2.2 Расчет второго простого четырехполюсника……..……..……..…….22

2.3 Расчет параметров составного четырехполюсника……..……..……23

2.4 Расчет составного четырехполюсника с нагрузкой……..……..……24

ВВЕДЕНИЕ

«Теория электрических цепей» - это дисциплина, посвященная к решению задач, таких как анализ и синтез электрических цепей, схем и устройств, а также являющаяся наиважнейшим инструментом, который в свою очередь широко используется как в электротехнике, так и радиоэлектронике. Сама дисциплина необходимо, во-первых, для понимания структуры аппаратуры электро-радиотехники, а во-вторых, для осознания того, какие процессы в ней могут происходить.

Теория цепей является фундаментальным предметом, из нее происходят все более сложные технические дисциплины, без знания теории цепей будущий специалист не сможет ничего воплотить на практике, особое значение данная дисциплина имеет для инженеров в области связи.

Все устройства телекоммуникаций - это сложные электрические цепи, иногда включающие в себя сотни и тысячи разных элементов, работу которых невозможно понять без знания принципа их построения. Поэтому большое количество учебных часов отводится именно этой дисциплине. За которые студент должен в совершенстве освоить все необходимые методы упрощения, расчета электрических цепей из различных компонентов и различных строений.

Целью данной дисциплины является получение практических навыков и навыков самостоятельной работы по анализу электрических цепей различной сложности и топологии, пользовании справочной и специализированной литературой.

Данная курсовая работа заключается в расчете сложных электрических цепей различными методами, расчете простых цепей со смешанным соединением пассивных элементов при гармоническом воздействии, расчете параметров колебательных контуров и построения их характеристик, расчете первичных параметров простых и составных четырехполюсников, в правильности оформления технической документации в соответствии с предъявляемыми требованиями и закреплением знаний, полученных при изучении теоретической части дисциплины «Теория электрических цепей».
