Задача: В цепи (рис. 3.1.) активные и реактивные сопротивления соответственно равны: R1, X1; R2, X2; R3, X3.

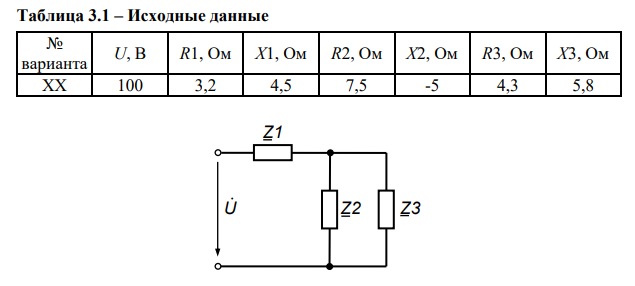

В цепи (рис. 3.1.) активные и реактивные сопротивления соответственно равны: R1, X1; R2, X2; R3, X3. К зажимам цепи приложено синусоидальное напряжение, действующее значение которого равно U. Определить: а) действующее значение токов в ветвях и в неразветвлённом участке; б) активную, реактивную и полную мощности в обеих ветвях и на зажимах цепи. Расчёт выполнить комплексным методом. Построить векторную диаграмму токов в ветвях и напряжений на участках цепи. Исходные данные в таблице 3.1. (Знак минус у реактивного сопротивления означает, что оно носит емкостный характер, без минуса – индуктивный).
