Задача 2: Индивидуальное задание №2 Расчет однофазных цепей переменного тока. вариант 8
Описание
Задание:
Для электрической цепи переменного тока, изображенной на схеме:
- Определить токи во всех ветвях цепи и напряжения на отдельных участках.
- Составить баланс активной и реактивной мощностей.
- Определить показания вольтметра и активную мощность, показываемую ваттметром.
- Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений (топографическую диаграмму) для внешнего контура.

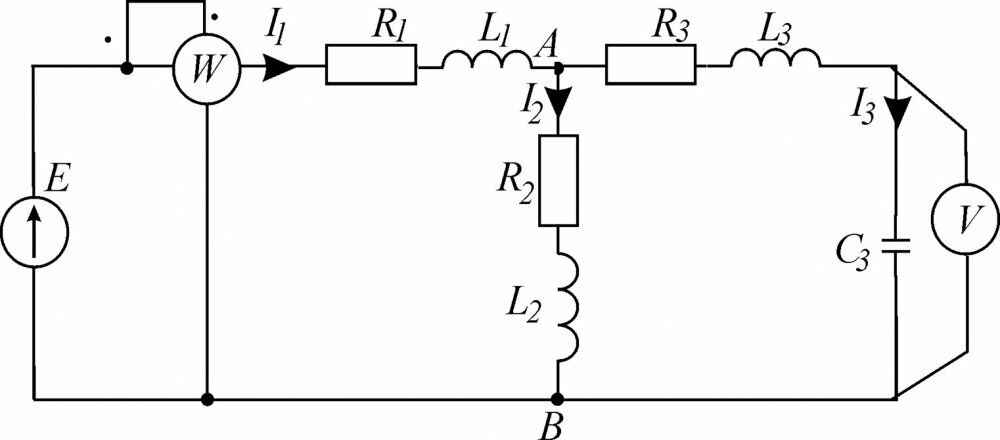

Чертеж схемы:
Дано:
Вариант №8
E=200 B
f=50 Гц
C3=100 мкф
L1=15,9 мГн
L2=1000мГн
L3=115 мГн
R1=10 Ом
R2=4 Ом
R3=100 Ом
Файлы условия, демо
