ДЗ: Расчет трехфазной цепи переменного тока
Описание

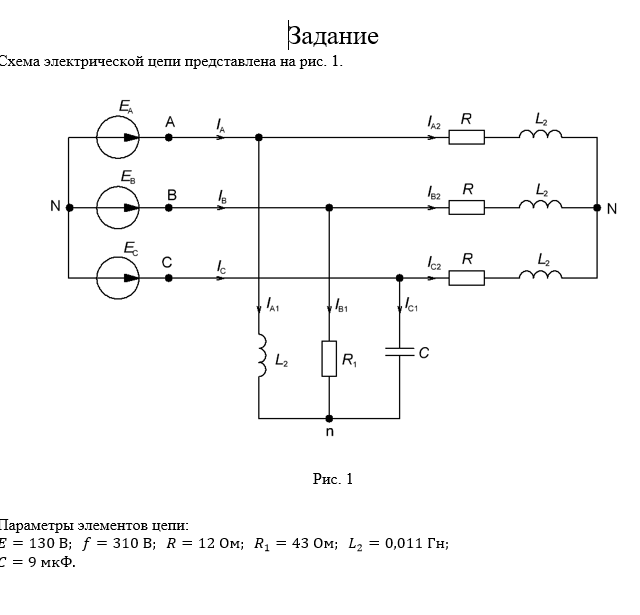

1. Рассчитать в комплексной форме токи и напряжения на элементах цепи
2. Определить активную и реактивную мощности источников Э.Д.С. и сравнить их с суммой активных и реактивных мощностей пассивных элементов цепи.
3. Построить векторные диаграммы токов и топографические диаграммы напряжений:
а) для симметричной части приемника.
б) для несимметричной части приемника
4. Векторная диаграмма токов каждой части приемника должна быть совмещена на одном графике с соответствующей топографической диаграммой напряжений.
4. Вариант задания определяется по последним цифрам шифра зачетной книжки. Если последние цифры книжки будут больше 30, то вариант определяется разностью номера зачетной книжки и числом 30.
5. Номер варианта задания и номер электрической схемы совпадают.
6. Если на схеме отсутствует элемент с параметрами, указанными в таблице, то его учитывать не нужно (т.е. его в схеме нет
![]()
