Задача 4.2 На расчёт нелинейной электрической цепи по мгновенным значениям
Схема, изображенная на рис. 4.37, состоит из источника синусоидальной ЭДС e(t)=Emsinωt, катушки Lн с нелинейной вебер-амперной характеристикой, которая дана на рис. 4.21, г (ψm=0,01 Вб), и двух резисторов сопротивлениями R1=R2=100 Ом.
Построить зависимости Ψ, iL, i2, i1 в функции ωt.
Таблица 1.1 – Исходные данные варианта 96
Еm, в | ω, рад/с |
230 | 5000 |

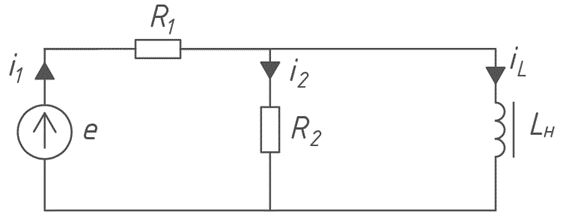

Рис. 4.37
Рис. 4.21г
Напишем систему уравнений по Законам Кирхгофа для мгновенных значений величин
