Задача 4.1: Задача 4.1 вариант 96 (Бессонов Л.А.). вариант 96
Описание
По данным, помещенным в таблицу 1.2, выполнить следующее:
- Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы;
- Для приятых в вышеуказанном пункте положительных направлений магнитных потоков и заданного направления МДС составит систему уравнений по законам Кирхгофа.
Таблица 1.1 – Кривая намагничивания
Н, А/м | 20 | 40 | 60 | 80 | 120 | 200 | 400 | 600 | 800 | 1200 |
В, Тл | 0,22 | 0,75 | 0,93 | 1,02 | 1,14 | 1,28 | 1,47 | 1,53 | 1,57 | 1,6 |
Таблица 1.2 – Исходные данные варианта 96
L1, см | S1, см2 | W1 | I1, А | L2, см | S2, см2 | W2 | L3, см | S3, см2 | W3 | I3, А | W4 | I4, А |
28 | 3,9 | 38 | 0,5 | 8 | 6,8 | 275 | 28 | 9,9 | 220 | 0,25 | 200 | 0,125 |
Дополнительное условие Ф∙10-5, Вб | Определить |
Ф2-Ф1=20 | I2, Ф2 |

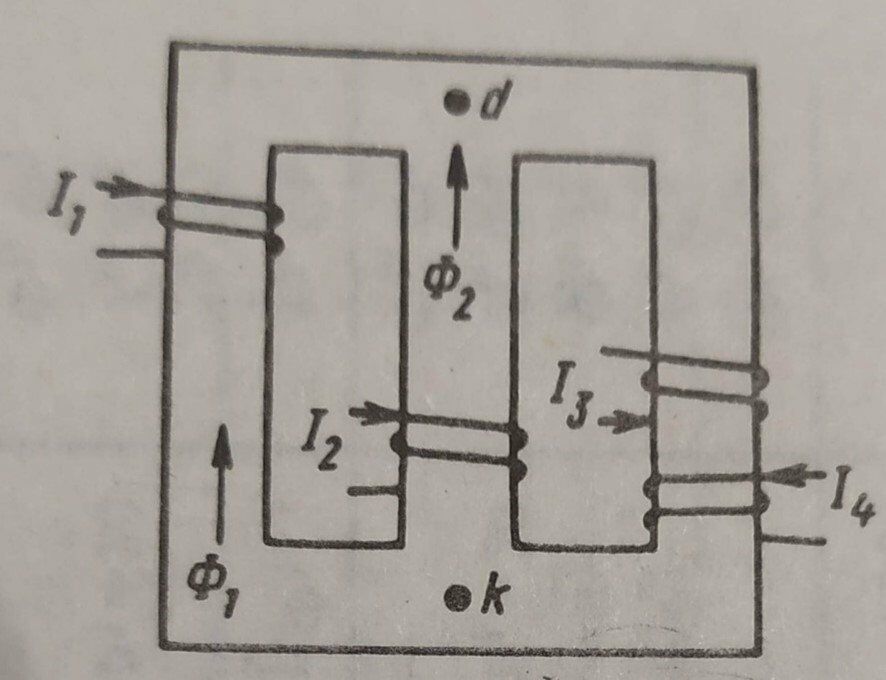

Рисунок 1.1 – Схема магнитной цепи
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
3
Покупок
0
Качество
Идеальное компьютерное
Размер
255,07 Kb
Список файлов
- Задача 1.docx 255,07 Kb
