Курсовая работа: Анализ трехфазной цепи и линейной электрической цепи с несинусоидальным источником

СОДЕРЖАНИЕ
Задание к курсовой работе ............................................................................................. 4
Задача 1 «Анализ трехфазной цепи»............................................................................. 5
Задача 2 «Анализ линейной электрической цепи с несинусоидальным источником»................................................ 9
Список использованных источников .......................................................................... 17

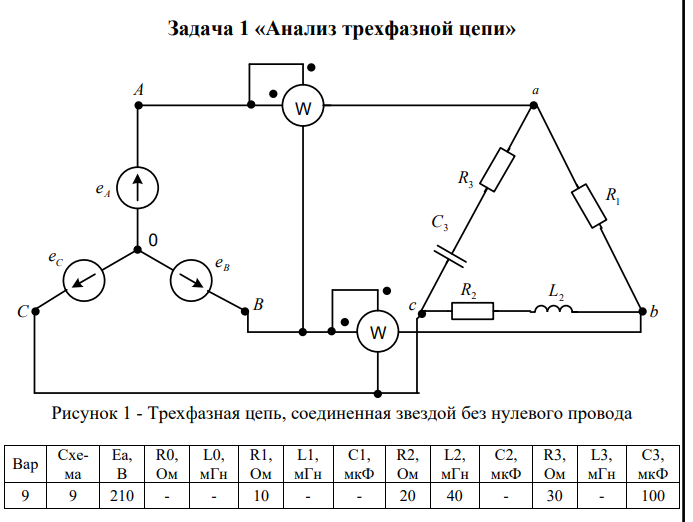

Задача 1 «Анализ трехфазной цепи» В линейной электрической цепи, схема и параметры которой приведены ниже, действует трехфазный источник напряжения.
1. Рассчитать символическим методом действующие токи во всех ветвях трехфазной цепи;
2. Составить баланс мощностей для проверки правильности расчетов;
3. Определить фазные напряжения, активную мощность нагрузки, соединенной звездой или треугольником. Рассчитать показания ваттметров.
4. Построить на комплексной плоскости потенциальную диаграмму напряжений и совмещенную с ней векторную диаграмму токов цепи. Трехфазный генератор создает симметричную систему синусоидальных ЭДС еА, еВ, еС с частотой f = 50 Гц и питает несимметричную трехфазную нагрузку. Начальная фаза ЭДС и сопротивление обмоток генератора равны нулю. Исходные данные значений параметров трехфазной цепи, включают: ЕА – действующее значение ЭДС еа; R0, L0 - параметры нейтрального провода; R1, L1, С1, R2, L2, С2, R3, L3, С3 – параметры фаз нагрузки.

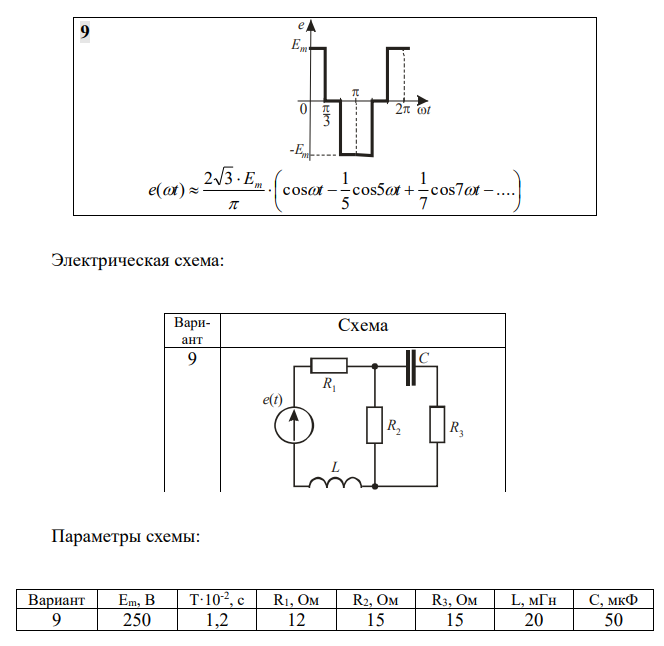

Задача 2 «Анализ линейной электрической цепи с несинусоидальным источником» В линейной электрической цепи, схема и параметры которой приведены ниже, действует источник несинусоидального напряжения. Форма ЭДС задана. Требуется:
1) Представить ЭДС источника, заданную графически, рядом Фурье.
2) Для дальнейших расчетов ограничить число членов ряда постоянной составляющей и тремя – пятью гармониками.
3) На одном графике построить кривую исходной несинусоидальной ЭДС и кривую, полученную в результате сложения гармонических составляющих ограниченного ряда.
4) Для каждой гармоники, включая постоянную составляющую, рассчитать токи ветвей. При расчете каждой гармоники проверить правильность расчётов балансом мощности.
5) Записать мгновенные значения токов ветвей в виде ряда Фурье.
6) Определить действующие значения токов ветвей, активную, реактивную, полную мощности цепи, а также мощность искажения и коэффициент мощности.
