При трехфазном к.з. в точке К схемы электрической системы, приведенной на рисунке 1, определить сверхпереходной и ударный токи к.з., а также апериодическую составляющую тока трехфазного к.з. в точке К для момента времени 0,01; 0,1; 0,5с. Исходные да

Описание

При трехфазном к.з. в точке К схемы электрической системы, приведенной на рисунке 1, определить сверхпереходной и ударный токи к.з., а также апериодическую составляющую тока трехфазного к.з. в точке К для момента времени 0,01; 0,1; 0,5с.

Исходные данные.

Вариант-10. Δ=10*10=100; Δ=-100 т.к. N=10-четн.

SНОМ, МВА

PНОМ, МВт

cos φ

UНОМ, кВ

UНОМ1, кВ

UНОМ2, кВ

u%

Примечание

Генераторы

G1, G2

400

0,85

20

Хd”=0,243

Трансформаторы

Т1, Т2

530

242

20

12,5

Y0

Т3

300

242

35

11,0

Y0

Т4

400

500

230

12,0

Y0/ Y0

Т5

530

242

110

11,0

Y0

Нагрузка

N1

200

0,8

XN”=0,35

N2

300

0,8

Система

С

SКЗ=10000

X*=1

Линии

W1

W2

W3

W4

W5

км

500

200

300

100

100

Погонное сопротивление всех линий электропередачи x0=0,4 ом/км, линия W1-двухцепная, остальные одноцепные.

Отношение Xэ/Rэ=50,0.

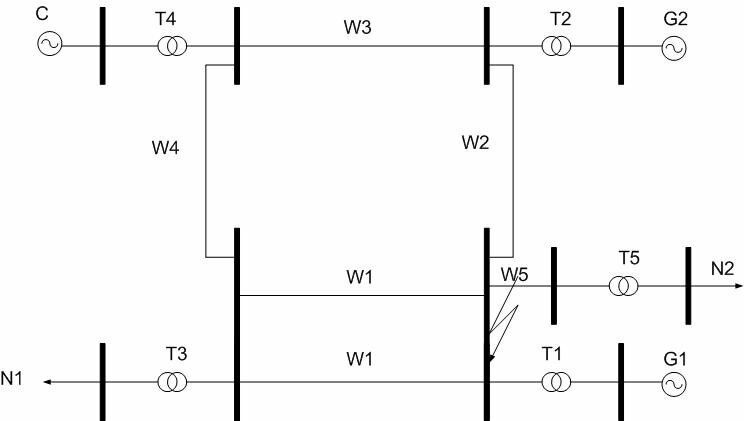

Расчетная схема


Рисунок 1.
