Курсовая работа: Переходные процессы
Описание
Задание 1. Переходные процессы
Для электрической цепи с заданным логическим содержанием и значений параметров цепи (таблица 1) выполнить следующее:
1. Начертить схему электрической цепи с обозначением узлов и элементов ветвей.
2. Рассчитать переходный процесс классическим методом, т.е. определить зависимости от времени мгновенных значений всех токов схемы и напряжений на всех ее пассивных элементах.
3. Рассчитать переходный процесс операторным методом, результаты сравнить с классическим.
4. Построить графики зависимостей от времени всех токов и напряжений на реактивных элементах.
Таблица 1 − Параметры электрической цепи
Задание 2. Электромагнитное поле
Определить частичные емкости С11, С22, С12 на метр длины двухпроводной бортовой проводки.
Расположение проводов показано на рисунке 7.
l1 = 10 см,
l2 = 6 см,
h = 6 см,
d1 = 0,6 см
d2 = 0,3 см
Относительная диэлектрическая проницаемость среды, окружающей провод ε = 1.
![]()
Для электрической цепи с заданным логическим содержанием и значений параметров цепи (таблица 1) выполнить следующее:
1. Начертить схему электрической цепи с обозначением узлов и элементов ветвей.
2. Рассчитать переходный процесс классическим методом, т.е. определить зависимости от времени мгновенных значений всех токов схемы и напряжений на всех ее пассивных элементах.
3. Рассчитать переходный процесс операторным методом, результаты сравнить с классическим.
4. Построить графики зависимостей от времени всех токов и напряжений на реактивных элементах.
Таблица 1 − Параметры электрической цепи
| Вариант | Логическое содержание | Параметры схемы | ||||
| R1 | R3 | L1 | С1 | Е | ||
| Om | Ом | мГн | мкФ | В | ||
| 09 | a(L1R1+ER3+KC1)b | 10 | 5 | 10 | 25 | 28 |
Задание 2. Электромагнитное поле
Определить частичные емкости С11, С22, С12 на метр длины двухпроводной бортовой проводки.

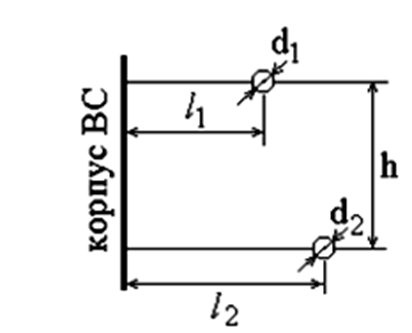

Расположение проводов показано на рисунке 7.
l1 = 10 см,
l2 = 6 см,
h = 6 см,
d1 = 0,6 см
d2 = 0,3 см
Относительная диэлектрическая проницаемость среды, окружающей провод ε = 1.
Характеристики курсовой работы
Учебное заведение
КнАГУПросмотров
1
Качество
Идеальное компьютерное
Размер
636,59 Kb
Список файлов
ТОЭ Вариант 09.docx
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
