Курсовая работа: Разработка маршрута обработки детали типа "Руль" и проектирование приспособления для ее обработки
-41%
Описание

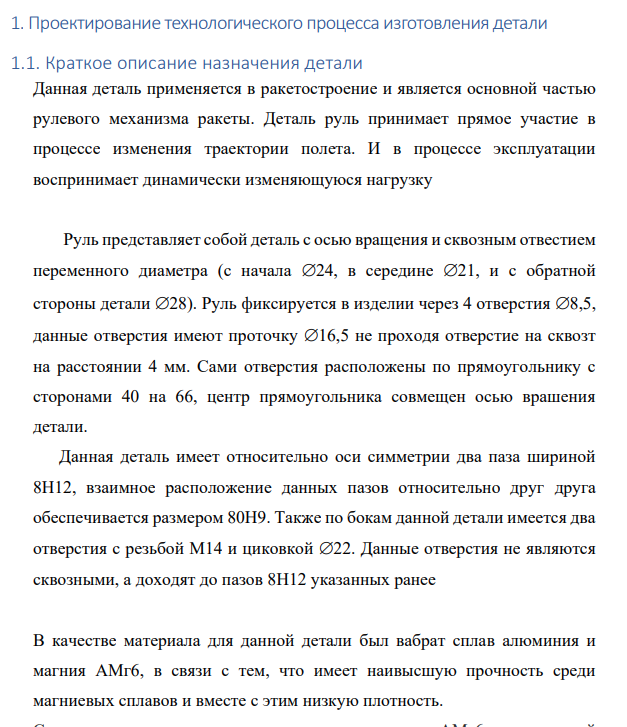

Данная деталь применяется в ракетостроение и является основной частью
рулевого механизма ракеты. Деталь руль принимает прямое участие в
процессе изменения траектории полета. И в процессе эксплуатации
воспринимает динамически изменяющуюся нагрузку
Руль представляет собой деталь с осью вращения и сквозным отвестием
переменного диаметра (с начала 24, в середине 21, и с обратной
стороны детали 28). Руль фиксируется в изделии через 4 отверстия 8,5,
данные отверстия имеют проточку 16,5 не проходя отверстие на сквозт
на расстоянии 4 мм. Сами отверстия расположены по прямоугольнику с
сторонами 40 на 66, центр прямоугольника совмещен осью врашения
детали.
Данная деталь имеет относительно оси симметрии два паза шириной
8Н12, взаимное расположение данных пазов относительно друг друга
обеспечивается размером 80Н9. Также по бокам данной детали имеется два
отверстия с резьбой М14 и циковкой 22. Данные отверстия не являются
сквозными, а доходят до пазов 8H12 указанных ранее
![]()
![]()
![]()
![]()
рулевого механизма ракеты. Деталь руль принимает прямое участие в
процессе изменения траектории полета. И в процессе эксплуатации
воспринимает динамически изменяющуюся нагрузку
Руль представляет собой деталь с осью вращения и сквозным отвестием
переменного диаметра (с начала 24, в середине 21, и с обратной
стороны детали 28). Руль фиксируется в изделии через 4 отверстия 8,5,
данные отверстия имеют проточку 16,5 не проходя отверстие на сквозт
на расстоянии 4 мм. Сами отверстия расположены по прямоугольнику с
сторонами 40 на 66, центр прямоугольника совмещен осью врашения
детали.
Данная деталь имеет относительно оси симметрии два паза шириной
8Н12, взаимное расположение данных пазов относительно друг друга
обеспечивается размером 80Н9. Также по бокам данной детали имеется два
отверстия с резьбой М14 и циковкой 22. Данные отверстия не являются
сквозными, а доходят до пазов 8H12 указанных ранее
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаПросмотров
60
Размер
4,72 Mb
Список файлов
Разработка маршрута обработки детали типа Руль и проектирование приспособления для ее обработки
Лист 4.PNG
Лист 1.dwg
Лист 1.pdf
Лист 2.dwg
Лист 2.pdf
Лист 3.dwg
Лист 3.pdf
Лист 4.dwg
Лист 4.pdf
РПЗ.pdf
титульный лист.PNG
