Курсовая работа: Проектирование технологического процесса обработки детали «Корпус» и приспособлений для механической обработки.
-51%
Описание
Аннотация

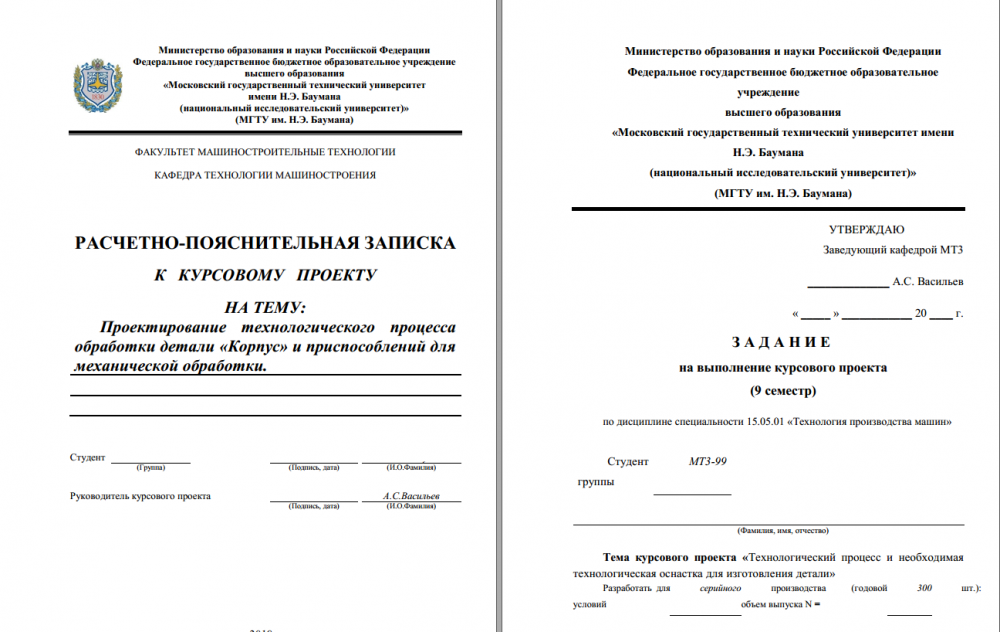

Расчетно-пояснительная записка к курсовой работе по дисциплине «Технология производства машин» содержит 62 страниц машинописного текста, 4 приложения, 8 таблиц, 9 рисунков, 18 использованных источников.
В проекте по выданному заданию был разработан технологический процесс изготовления детали «Корпус» с использованием высокопроизводительных станков с ЧПУ. Выбран метод получения заготовки, рассчитаны припуски на механическую обработку, вычислены режимы операций механической обработки.
Разработано 2 приспособления для вертикально-сверлильного – кондуктор и токарной операций – разжимная оправка. Описана конструкция и работа приспособлений.
Также разработан технологический процесс сборки кондуктора.
Корпусная деталь представляет собой базовую выдвижную деталь шпиндельного узла, в которой устанавливают различные детали и сборочные единицы, точность относительного положения которых должна обеспечиваться как в статике, так и в процессе работы узла под нагрузкой. Деталь имеет требуемую точность и обладает необходимой жесткостью, что обеспечивает требуемую относительное положение соединяемых деталей, правильность работы механизма и отсутствие вибрац
Расчетно-пояснительная записка к курсовой работе по дисциплине «Технология производства машин» содержит 62 страниц машинописного текста, 4 приложения, 8 таблиц, 9 рисунков, 18 использованных источников.
В проекте по выданному заданию был разработан технологический процесс изготовления детали «Корпус» с использованием высокопроизводительных станков с ЧПУ. Выбран метод получения заготовки, рассчитаны припуски на механическую обработку, вычислены режимы операций механической обработки.
Разработано 2 приспособления для вертикально-сверлильного – кондуктор и токарной операций – разжимная оправка. Описана конструкция и работа приспособлений.
Также разработан технологический процесс сборки кондуктора.
Корпусная деталь представляет собой базовую выдвижную деталь шпиндельного узла, в которой устанавливают различные детали и сборочные единицы, точность относительного положения которых должна обеспечиваться как в статике, так и в процессе работы узла под нагрузкой. Деталь имеет требуемую точность и обладает необходимой жесткостью, что обеспечивает требуемую относительное положение соединяемых деталей, правильность работы механизма и отсутствие вибрац
Характеристики курсовой работы
Учебное заведение
Семестр
Просмотров
206
Покупок
3
Размер
4,39 Mb
Список файлов
- Проектирование технологического процесса обработки детали «Корпус»
- Capture.PNG 309,77 Kb
- Записка.pdf 1,6 Mb
- Корпус чертеж.pdf 234,64 Kb
- Лист 1-сборка.pdf 146,73 Kb
- Листы.dwg 3,21 Mb
- МТП.PNG 177,76 Kb

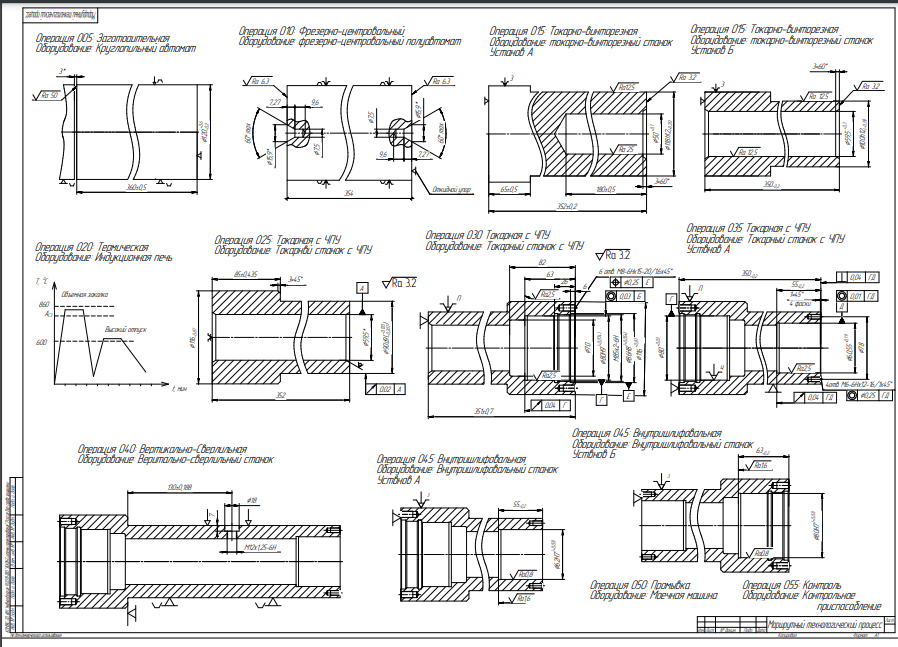

- МТП.pdf 322,35 Kb
- ОТП.pdf 382,47 Kb
- Приспособлеине Оправка.pdf 250,95 Kb
- Приспособление кондуктор.pdf 233,18 Kb

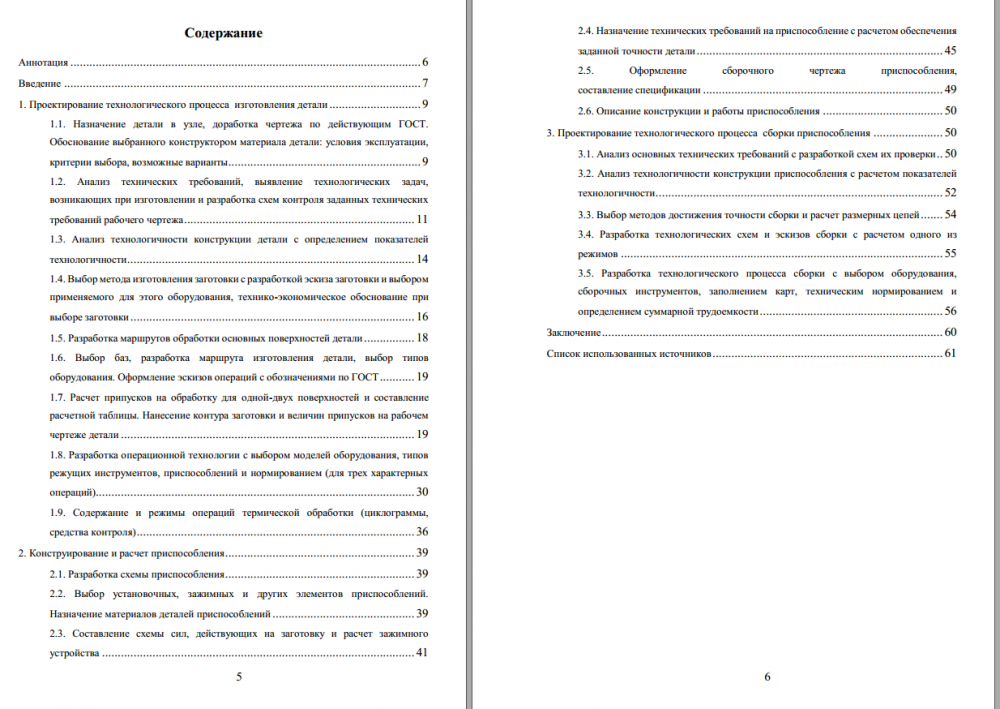

- Содержание.PNG 214,85 Kb
