I. ИСХОДНЫЕ ДАННЫЕ

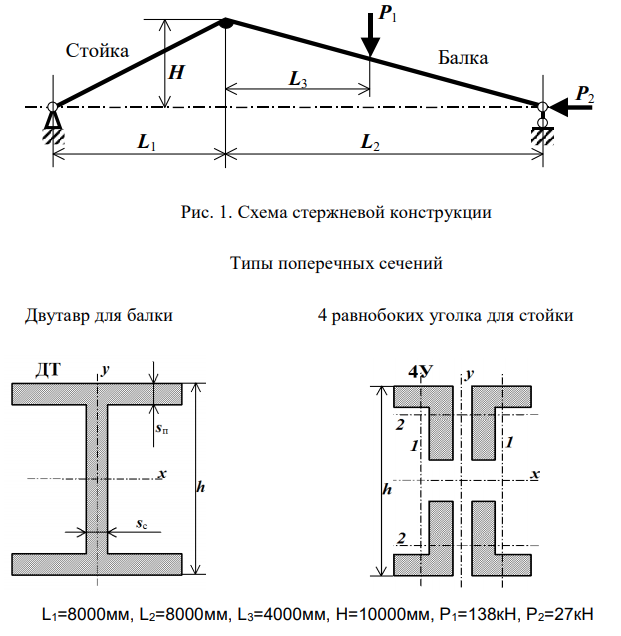

Стержневая конструкция (см. рис.1) состоит из двух жестко соединенных стержней, установлена на шарнирных опорах и нагружена силами P1 и P2 . При заданных соотношениях сил левый стержень работает как стойка (преимущественно на сжатие), а правый – как балка (преимущественно на изгиб). Материал - сталь ВСтЗсп. Нагрузка циклическая, пульсирующая (с коэффициентом асимметрии цикла ρ=0), число циклов за срок службы n=106 . При работе на выносливость наибольшую концентрацию напряжений создают угловые швы в узле, соединяющем стержни между собой (7-я группа по СНиП).

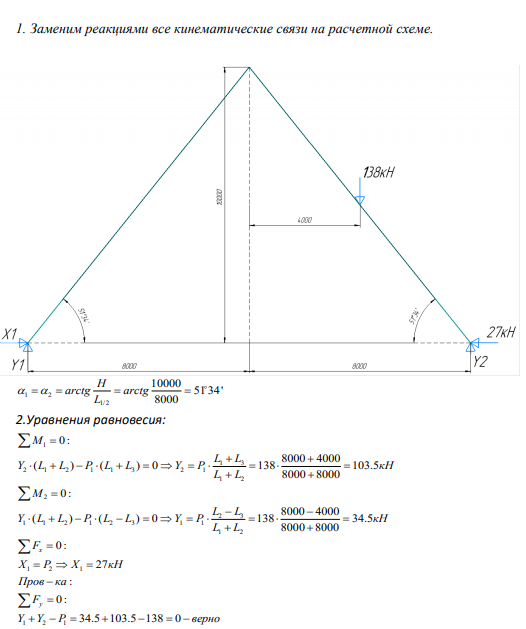

1) Построить эпюры изгибающих моментов, продольных и перерезывающих сил. Определить для каждого из стержней конструкции максимальные значения момента и сил.
2) Подобрать размеры сечения для левого стержня по схеме внецентренно сжатой стойки, обеспечивающие прочность и устойчивость при наименьшей массе.
3) Подобрать размеры сечения для правого стержня по схеме внецентренно сжатой балки, обеспечивающие прочность и устойчивость при наименьшей массе.
4) Спроектировать сварной узел, обеспечивающий соединение стержней конструкции между собой. Проверить прочность всех сварных швов.
5) Вычертить конструкцию в масштабе, с указанием размеров, с необходимыми разрезами и сечениями. Определить массу конструкции, включая соединительные планки и ребра жесткости. Определить массу наплавленного металла.
