Курсовая работа: Разработка технологических карт на возведение нулевого цикла здания детской поликлиники в г. Рязань

Содержание

Паспорт проектируемого здания.................................................................................................... 3

Введение.......................................................................................................................................... 4

1. Исходные данные для проектирования...................................................................................... 5

1.1. Краткая характеристика района строительства.................................................................. 5
1.2. Краткая характеристика объекта строительства................................................................. 6

1.3. Конструктивная характеристика здания.............................................................................. 7

2. Технологическая карта на производство земляных работ........................................................ 8

2.1. Определение вида земляного сооружения.......................................................................... 9
2.2. Ведомость объемов работ.................................................................................................. 11

2.3. Выбор комплекта машин для разработки грунта.............................................................. 19

2.4. Калькуляция затрат............................................................................................................. 28

2.5. Календарный график производства земляных работ........................................................ 31

2.6. Технология разработки грунта........................................................................................... 32

2.7. Технико-экономические показатели календарного графика работ (ТЭП)........................ 34

2.8. Контроль качества земляных работ................................................................................... 35

2.9. Техника безопасности при производстве работ................................................................ 37

3. Технологическая карта на монтаж конструкций нулевого цикла............................................ 38

3.1. Ведомость объемов работ.................................................................................................. 38

3.2. Ведомость потребности в материалах.............................................................................. 43

3.3. Расчет параметров крана.................................................................................................... 46

3.4. Выбор грузозахватных приспособлений........................................................................... 55
3.5. Калькуляция затрат............................................................................................................. 56

3.6. Календарный график работ................................................................................................ 59

3.7. Технология возведения подземной части здания.............................................................. 60

3.8. Технико-экономические показатели календарного графика работ (ТЭП)........................ 71

3.9. Контроль качества строительно-монтажных работ.......................................................... 72
5. Техника безопасности при производстве СМР работ.............................................................. 76

6. Литература................................................................................................................................ 77

Паспорт проектируемого здания

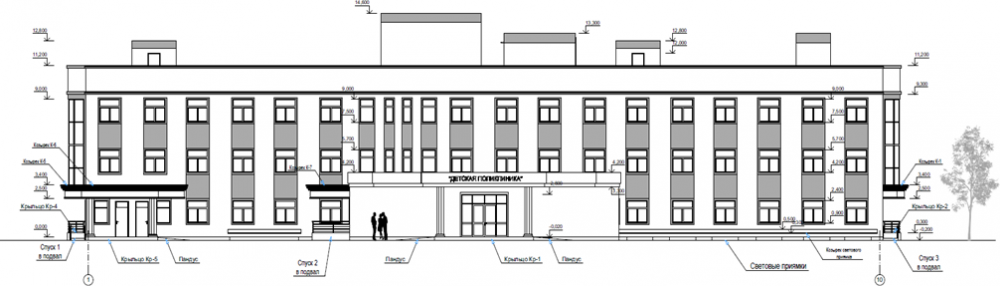

Рис.1 Фасад 1-10

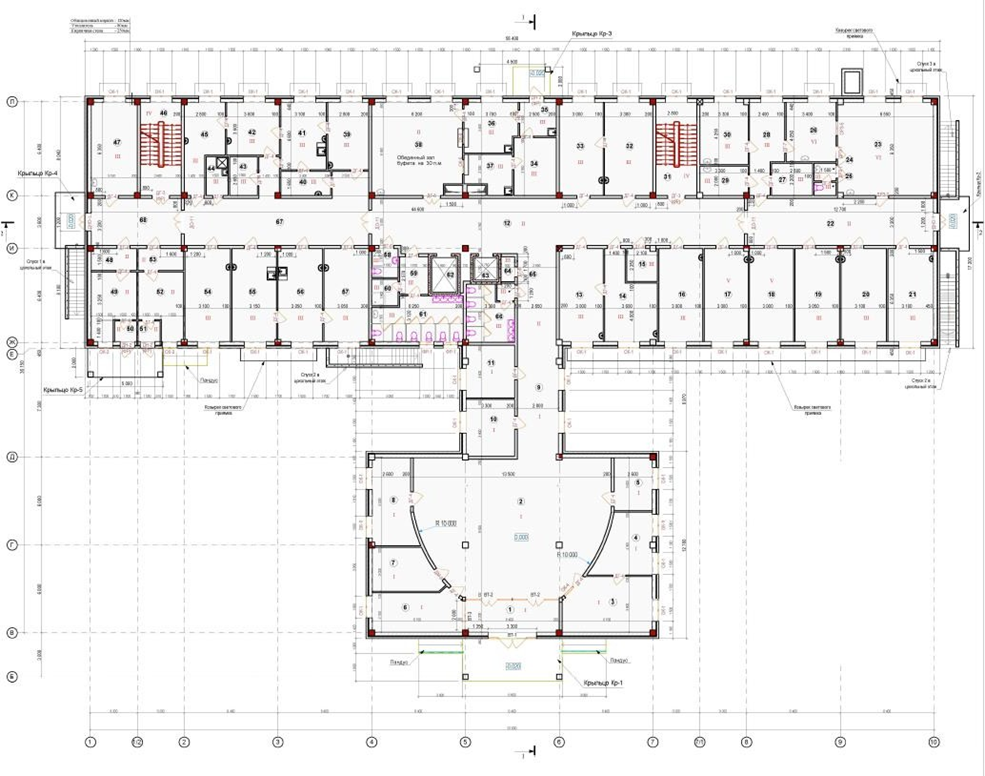

Рис.2 План первого этажа

Введение

Строительство любых зданий и сооружений вызывает необходимость переработки грунтов, включающей в свой состав их разработку, перемещение, укладку и уплотнение. Весь комплекс этих процессов называют земляными работами. В промышленном и гражданском строительстве земляные работы выполняют при устройстве траншей и котлованов, при возведении земляного полотна дорог, а также планировке площадок.

Возведение подземной части здания (земляные работы и работы по устройству фундаментов) составляет около 20% по трудоёмкости и 30% по стоимости всего здания. Поэтому применение эффективных решений путём использования наиболее рациональных технологических схем производство работ, применение оптимальных комплектов средств комплексной механизации земляных работ и работ по возведению фундаментов зданий является одним из важных направлений в решении общей задачи повышения эффективности строительства.

Технологические карты - один из основных документов проекта производства работ, содержащий комплекс инструктивных указаний по рациональной организации и технологии строительного производства, способствующих повышению производительности труда, улучшению качества и снижению себестоимости строительно-монтажных работ.

Задачей данного курсового проекта является углубление и закрепление теоретических знаний по технологии строительных процессов, знакомстве с действующими нормативными документами, с последовательностью разработки технологических карт (схем) на различные процессы с учетом достигнутого организационно-технического уровня производства.

1. Исходные данные для проектирования

   1. Краткая характеристика района строительства.

Для определения климатических параметров района строительства воспользуемся нормативной документацией.

Таблица 1

Характеристика района строительства

1. Краткая характеристика объекта строительства Наименование объекта: Детская поликлиника в г. Рязань

Назначение здания: гражданское

Размеры здания: по осям «А-Л» и «1-10» - 39,15*57,6 м Количество этажей: 3 (наличие подвального этажа) Высота здания: 14,6 м

Класс ответственности здания: II (нормальный)

Степень долговечности: II

Степень огнестойкости: II

Класс конструктивной пожарной опасности: СО

Сейсмичность площадки строительства: 5 баллов

Класс функциональной пожарной опасности: Ф 3.4

1. Конструктивная характеристика здания

Фундамент здания - монолитная железобетонная плита толщиной 500 мм и монолитный столбчатый фундамент. Применяется бетон класса В20, W 6, F50. Под фундаментную плиту выполнена бетонная подготовка толщиной 100 мм из бетона В7,5. Армирование производится арматурой класса А500 в продольном и поперечном направлении.

Каркас здания выполнен из монолитных железобетонных колонн, ригелей, плит перекрытий класса В25. Шаг колонн 6,4 м. Сечение колонн и ригелей - 400х400 мм.

Заполнение каркаса предусмотрено из легких бетонных блоков толщиной 300 мм. Внутренние перегородки - кирпичные толщиной 120 мм и из газобетонных блоков толщиной 200 мм.

Стены подвала - монолитные железобетонные.

​
