Курсовая работа: Анализ показателей точности редуктора коническо-цилиндрического и методов их обеспечения

Содержание

Задание

1. Описание конструкции и условий работы редуктора

2. Анализ пространственно-размерного информационного образа редуктора

3. Анализ конструкции деталей редуктора, синтез размерного описания и технических требований

3.1. Классификация поверхностей деталей по функциональному признаку

3.2. Теоретические схемы базирования деталей, их обоснование и

классификация базовых поверхностей по числу лишаемых степеней свободы и конструктивному оформлению

3.3. Синтез размерного описания и технических условий

4. Выявление размерных цепей, описывающих формирование заданных показателей точности машины

4.1. Построение размерных цепей

4.3. Выявление номинальных размеров составляющих звеньев

4.2. Описание физической сущности звеньев размерных цепей

5. Выбор метода достижения заданных показателей точности путем решения прямой задачи

Список литературы

1. Служебное назначение редуктора

Редуктор цилиндрический двухступенчатый предназначен для передачи крутящего момента от двигателя через открытую зубчатую передачу к приводным звездочкам цепного. При этом происходит уменьшение числа оборотов и увеличение крутящего момента на выходном валу (поз. 6). Конструкция редуктора такова, что двигатель, присоединяемый через втулочно-пальцевую муфту к редуктору, и зубчатое колесо открытой зубчатой передачи находятся на перпендикулярных осях. На конвейере перемещаются штучные грузы небольшой массы (до 10 кг). Цепной конвейер работает в условиях небольших динамических нагрузок, реверсирование конвейера не допускается, поэтому режим работы редуктора – нереверсивный, слабодинамический.

Техническая характеристика редуктора

1. Передаточное отношение – U_ред= 24: быстроходной пары U_б=5,58, U_т=4,31.
2. Частота вращения выходного вала редуктора n=730 об/мин.
3. Мощность на тихоходном валу – 7,1 кВт.
4. Крутящий момент на тихоходном валу –2,23 кН*м.
5. Режим работы – средний.
6. Срок службы L=5 лет.
7. Объем масляной ванны – 3,75 л.

Условия работы редуктора:

• работа в закрытом отапливаемом помещении;
• температура окружающей среды - +13 +40⁰С;
• температура внутри редуктора – не более 70⁰С;
• влажность – до 70%.
•

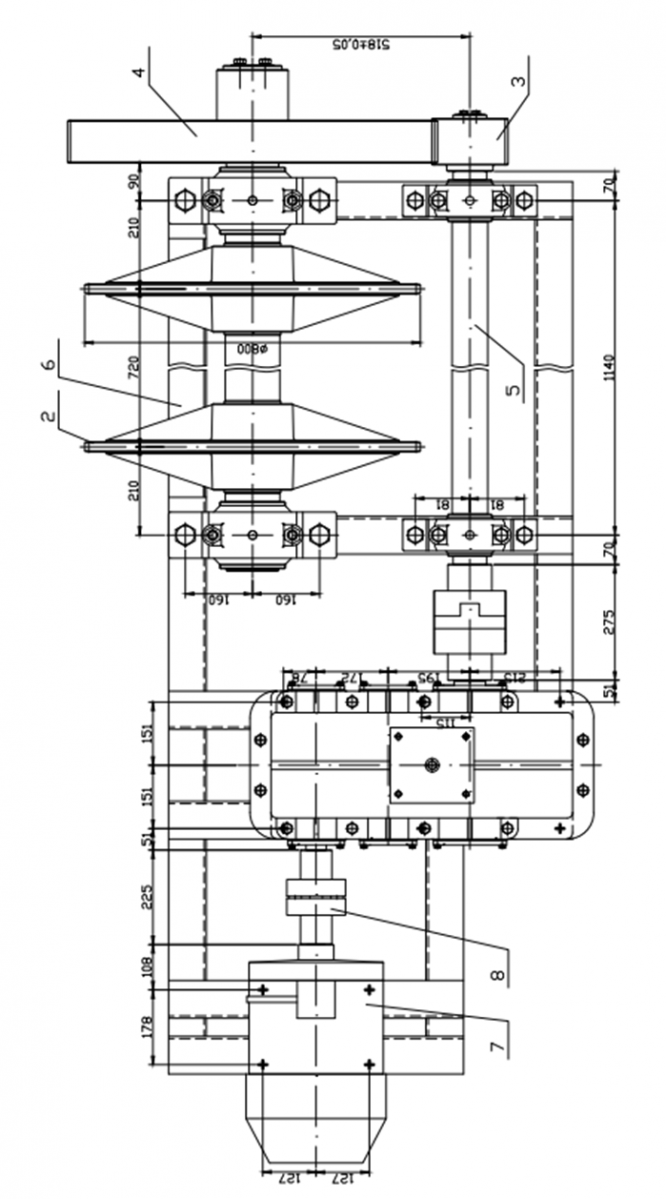

• Рисунок 1 –Кинематическая схема привода цепного конвейера.
