Курсовая работа: Установка нанесения фоторезиста методом распыления
Описание
Чертежи в PDF

Система автоматического управления технологическим оборудованием»
на тему:
«Установка нанесения фоторезиста методом распыления»
2014 год.
Оглавление
1.1 Принцип работы установки. 6
1.2 Принцип построения системы.. 6
1.3 Узел подачи фоторезиста. 7
2 Описание основных элементов, входящих в состав установки. 7
2.1 Общие элементы системы.. 7
2.1.1 Электронный датчик положения D-M9PL.. 7
3 Элементы под управлением CAN-BUS шины.. 9
3.2 Плата дискретного контроля. 9
3.3 Плата дискретного контроля и управления. 10
3.4 CAN-BUS модули аналогового контроля и управления Profi-Bus RL400, RL420, RL430 12
3.5 Пневматический блок Festo CPV10. 13
4.2 Контроллеры шаговых двигателей Adavanced Motion Controller 15
4.3.1 Шаговый двигатель привода центрифуги К4-0100-10-01. 19
4.3.2 Шаговый двигатель HDUC-8-1U-CC с энкодером.. 21
4.3.3 Шаговый двигатель 35NT2R82 с энкодером.. 21
4.3.4 Шаговый двигатель DC-S0244-024. 21
5 Описание процессов работы.. 22
5.4 Процесс нанесения в режиме партии. 24
5.5 Процесс проверки привода. 24
РЕФЕРАТ
В данном курсовом проекте рассмотрена система автоматизированного управления узла совмещения установки совмещения и экспонирования печатных плат.
Рассмотрены основные узлы САУ и проведено проектирование принципиальной схемы соединений.
Графическую часть проекта составляют 4 листа, выполненных в среде AutoCad 2013.
Расчетно-пояснительная записка составляет 28 листов, выполненных в среде Microsoft Word 2013. Записка содержит 12 таблиц.
Графическая часть курсового проекта содержит:
- Процессную модель установки.
- Комплексную принципиальную схему установки.
- Таблицы сигналов и элементов.

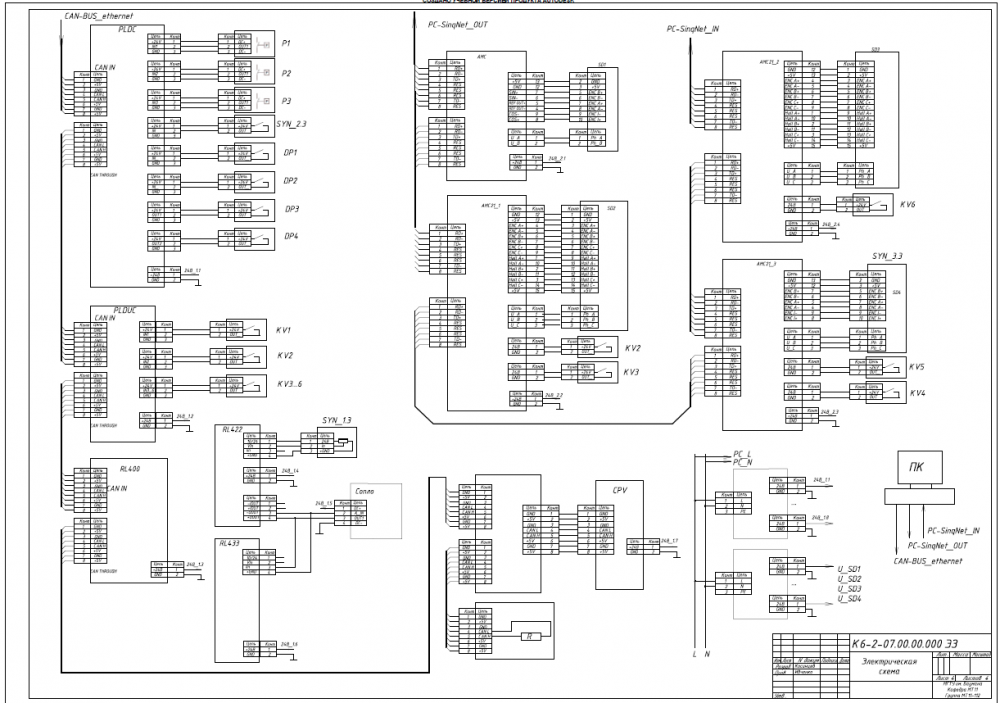

- Схему соединений.
1 Описание установки
Функциональная схема представлена на первых двух листах проекта. Сама установка представляет собой высокотехнологическое оборудование для производства МЭМС и интегральных схем. Погрешность нанесения фоторезиста составляет ±3% по толщине слоя фоторезиста. Толщина слоев от 0,5 до 100 мкм. Такая точность обеспечивается за счет использования принципиально нового способа нанесения-распыления, в отличии от традиционного метода центрифугирования.
Установка состоит 2 основных узлов:
- Узел подложкодержателя
- Узел подачи фоторезиста
1.1 Принцип работы установки
Оператор устанавливает подложки на специальный подложкодержатель. В зависимости от обрабатываемой пластины подключается устройство по выравниваю (используется в случае стандартных круглых кремниевых пластин). Далее закрывается дверь камеры и оператором запускается рабочая программа.
После установки и выравнивания пластины на подложкодержатель подается вакуум, необходимый для фиксации пластины. Выравниватель убирается. Далее пластина раскручивается до определенной угловой скорости (типовые скорости от 50 до 300 об/мин).
Активируется привод сопла, состоящий из 2 сервоприводов, отвечающих за высоту и скорость перемещения сопла относительно подложки. Высота и скорость задаются оператором в программном обеспечении. Данные параметры отрабатываются отдельно для каждого фоторезиста и типа пластин/изделий.
Из шприца, оборудованного специальным приводом, по линии в сопло подается фоторезист. Параллельно инициируется ультразвуковое сопло, которое позволяет дробить фоторезист на мелкие частицы. После завершения рабочей программы рука с соплом возвращается в исходное положение парковки, пластина на подложкодержателе поднимается, снимается вакуум и оператор извлекает пластину из рабочей камеры.
1.2 Принцип построения системы
Разработанная система строится на основе 2 универсальных шин: CAN-BUS и SinqNet.
Данные схемы обладают гибкостью в настройке и расширении. В любой момент имеется возможность добавления новых элементов и быстрая доработка программного обеспечения системы.
