Курсовая работа

на тему: " Система автоматического управления установкой

для создания наноструктур «Алмаз-1» "

Москва, 2007 г.

Содержание

Введение. 4

1. Описание процессной модели. 5

1.1.Деление технологии получения углеродных нанотрубок методом химического разложения углеводородов (CVD). 5

1.2.Выбор сервисных функций. 9

1.3.Выбор функций коррекции цели. 9

2.Описание комплексной принципиальной схемы. 10

3. Технические задания на основные подсистемы и узлы машины (результаты информационного поиска). 10

3.1. ТЗ на элементы установки. 11

3.1.1. Насос вакуумный НВПР-16-066. 11

3.1.2. Турбомолекулярный насос ТМН-500. 12

3.1.3. Вакуумные электромагнитные клапаны. 13

3.1.4. Вакуумный затвор. 15

3.1.5. Вакуумметр. 16

3.1.6. Регулятор расхода газа. 17

3.1.7. Шаговый двигатель. 19

3.1.8. Блок управления шаговым двигателем SMD-15. 20

3.1.9. Программируемый контроллер для управления шаговыми приводами SMC-3. 21

3.1.10. Датчик температуры. 22

3.2.1. Процессорная плата CPU686E. 23

3.2.2. Модуль аналогового ввода-вывода с гальванической изоляцией. 26

3.2.3. Универсальный модуль ввода-вывода. 28

3.2.4. Панель релейной коммутации. 29

3.2.5. Клеммные платы. 29

3.2.6. Нормирующий преобразователь. 30

3.2.7. Датчик потока воды. 30

3.2.8. Каркас с магистралью ISA. 33

3.3. Расчет системы электропитания. 33

3.3.1. ТЗ на силовой модуль и источники питания. 33

Заключение. 35

Список литературы. 36

ЗАДАНИЕ

на курсовой проект по курсу «Основы проектирования систем автоматического управления оборудования электронных технологий».

Тема проекта: Система автоматического управления установкой

для создания наноструктур «Алмаз-1».

1. Проработать описание работы машины, выбрать и обосновать состав его основных целевых функций, сервисных функций, функций коррекции цели.

2. Разработать комплексную принципиальную схему, как совокупность системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материальными, энергетическими и информационными потоками.

3. Описать механический, энергетический и информационный интерфейс компонентов машины. Дать техническое задание и техническое предложение на САУ и основные элементы машины.

4. Разработать принципиальную электрическую схему элемента САУ или САУ в целом.

Содержание графической части.

1. Процессная модель машины..................................................1 л.
2. Комплексная принципиальная схема....................................2 л.
3. Принципиальная электрическая схема..................................1 л.

Содержание расчетно-пояснительной записки.

1. Введение.
2. Описание процессной модели. Выбор и обоснование целевых, сервисных функций, и функций коррекции цели.
3. Техническое задание и техническое предложение на систему управления машины по приведенной в Приложении 1 форме.
4. Описание комплексной принципиальной схемы ФС. Обоснование структурно-компоновочного решения, выбор и согласование уровней потоков элементов.
5. Документы, сопровождающие комплексную принципиальную схему:
6. перечень элементов ПЭ;
7. перечень потоков и сигналов ПС;
8. технические задания на основные подсистемы и узлы машины ТЗ.
9. Информационный поиск датчиков и исполнительных элементов машины и ее САУ, описание целевого, механического, энергетического и информационного интерфейса этих элементов ОЭ.
10. Заключение.

Введение.

Производственное оборудование становится всё более автоматизированным во многих сферах его применения. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.

При конструировании необходимо:

-внимательно изучить и продумать все возможные варианты применения САУ в данной конструкции и выбрать оптимальный из этих вариантов, как по цене, так и по сложности изготовления и эксплуатации;

-обеспечить проектируемое оборудование более высоким сроком службы, то есть, чтобы его физическое и моральное старение настало как можно позже (для этого в конструкцию изделия заранее закладывают модули, которые легко можно заменить или доработать).

Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ.

Задачи проекта состоят в:

-распределении функций машины между различными компонентами и обоснование этих функций;

-постановке четких технических заданий перед разработчиками отдельных компонентов;

выполнении технической документации на электронные компоненты.

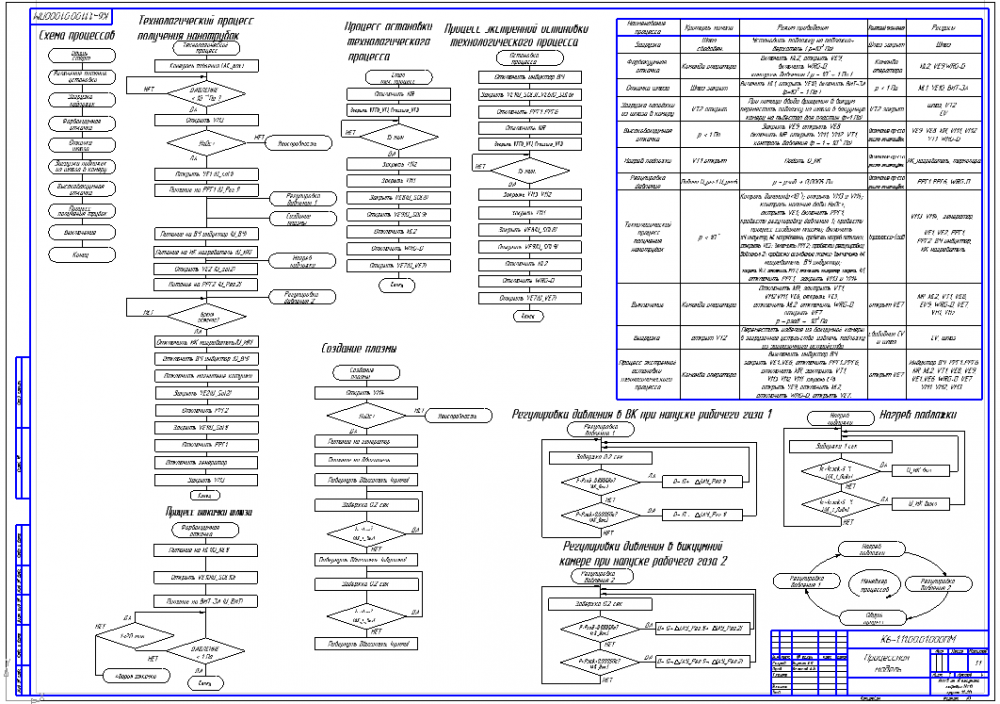

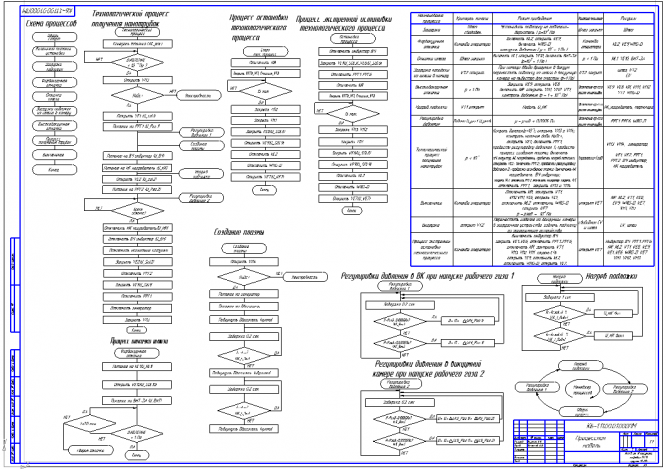

Курсовой проект выполнен в объеме 4-ех листов А1 и расчетно-пояснительной записки. На первом листе приведены алгоритм протекания процессов работы установки, таблица процессов (процессная модель). На втором и третьем листах - комплексная принципиальная схема установки: механика, энергообеспечение, системы автоматического управления. На четвертом листе - принципиальная схема электрических соединений. В расчетно-пояснительной записке приведены необходимые пояснения и расчеты, отражены принципы построения САУ установки, даны описания листов проекта.
