Курсовая работа: Печь пайки печатных плат ИК-нагревом
Описание

ТЕМА ПРОЕКТА:
ПЕЧЬ ПАЙКИ ПЕЧАТНЫХ ПЛАТ ИНФРА-КРАСНЫМ НАГРЕВОМ.
МОСКВА
- 2002 г. -
ЗАДАНИЕ на курсовой проект по системам автоматического управления оборудования электронных технологий.
Тема проекта: Установка активирования нераспыляемых газопоглотителей электронно-лучевых трубок.1. Проработать описание работы установки, выбрать и обосновать состав его основных целевых функций, сервисных функций, функций коррекции цели.2. Разработать комплексную принципиальную схему, как совокупность системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материальными, энергетическими и информационными потоками.3. Описать механический, энергетический и информационный интерфейс компонентов установки. Составить технические задания на проработку отдельных компонентов.4. На уровне эскизного и рабочего проекта проработать предложенный компонент САУ.
Содержание графической части.
- Процессная модель установки ................................................1 л.
- Комплексная принципиальная схема...............................…...2 л.
- Схема………………………….................................….............1 л.
Содержание расчетно-пояснительной записки.
- Введение.
- Описание процессной модели. Выбор и обоснование целевых, сервисных функций, и функций коррекции цели.
- Описание комплексной принципиальной схемы.
- Технические задания на элементы и узлы машины.
- Расчет и описание схемы.
- Заключение.
Содержание
Стр.
1. Введение…………………………………………………………….………
2. Описание процессной модели……………………………………….…….
2.1 Деление технологии на процессы………………………………..……
2.2 Выбор сервисных процессов……………………………………….….
3. Комплексная принципиальная схема………………………………………
4. Техническое задание на элементы и узлы машины…………………….…
5. Расчёт и описание схемы блока контроля датчиков….…………………..
5.1 Расчет схемы…………………………………………………...……
Список используемой литературы………………………….………………..
- Введение
В настоящее время все большее число производств переходит на использование автоматизированного и автоматического оборудования. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.
Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ.
В итоге для упрощения работы оператора и повышения производительности предложен вариант полуавтоматизированной установки с дополнительными сервисными функциями вместо существующей установки с ручным управлением.

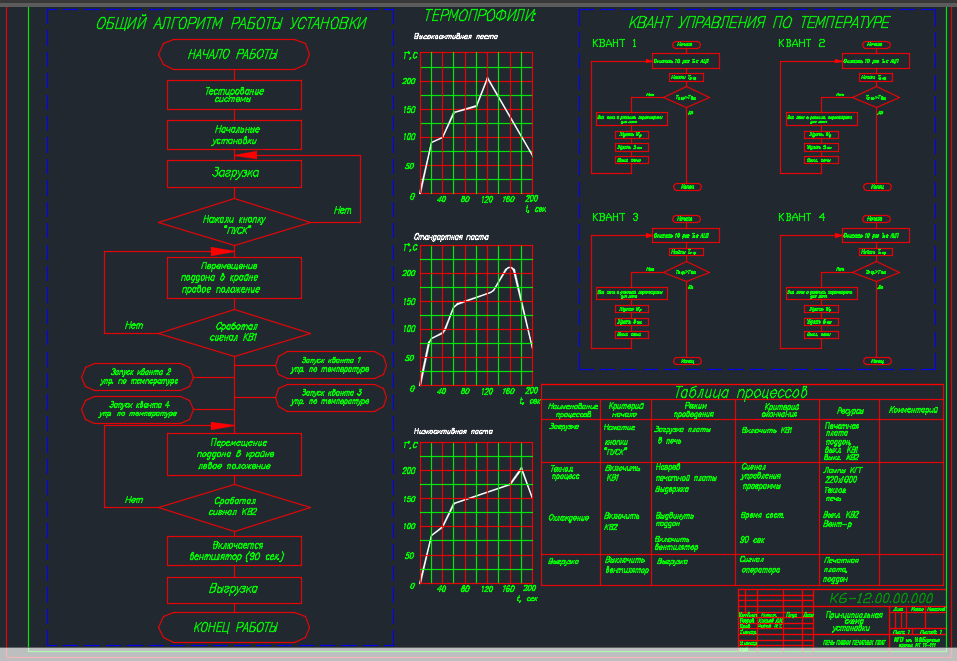

Курсовой проект выполнен в объеме 4-х листов А3 и расчетно-пояснительной записки. На первом листе приведены автоматный граф работы установки и таблица процессов. На втором и третьем листах - комплексная принципиальная схема установки - механика, энергообеспечение, системы автоматического и ручного управления. На четвертом листе – электрическая схема управления. В расчетно-пояснительной записке приведены необходимые пояснения и расчеты, отражены принципы построения СУ установки, даны описания листов проекта.
- Процессная модель
Назначение установки ИК - печи
Установка предназначена для пайки печатных плат (ПП) максимальные размеры печатных плат 250х160 мм. Установка представляет собой камеру нагрева (оплавления) с нагревательными элементами в виде галогенных ламп накаливания типа КГТ – 220х1000, передвижной несущей рамки (поддона), на который устанавливаются изделия.
Модель занимает мало места, подходит ко всем современным паяльным пастам, идеален для лабораторного и мелкосерийного производства, микропроцессорный контроль с помощью прибора МПР – 51 фирмы «ОВЕН», простота в эксплуатации, наблюдение за процессом через окно, вентилятора охлаждения для коротких циклов. Целью пайки ПП является получение окончательного спая выводных контактных ножек с основанием ПП. Кроме того, увеличить инерционость нашей печи засчет управления скоростью нагрева. Чтобы произвести пайку, нужно достигнуть температуры около 200-2100С и весь процесс должен занимать 3-4 минуты.
2.1. Деление технологии на процессы
Таким образом, весь цикл обработки можно разделить на следующие процессы:
- Загрузка;
- Обработка;
- Выгрузка.
Проанализируем данные процессы:
- Загрузка производится вручную.
Критерий начала:
Нажали кнопку «ПУСК» и загрузка ПП.
Критерий окончания:
Перемещение несущей рамки (поддона) с заготовками ПП в крайне левое положение до срабатывания выключателя КВ1.
- Процесс обработки.
Процесс обработки включает в себя несколько фаз:
