Курсовая работа: Основная и резервная релейная защита трансформатора подстанции 110/6 кВ

В соответствии с заданием выдана структурная схема объекта и необходимые данные для проектирования курсового проекта.

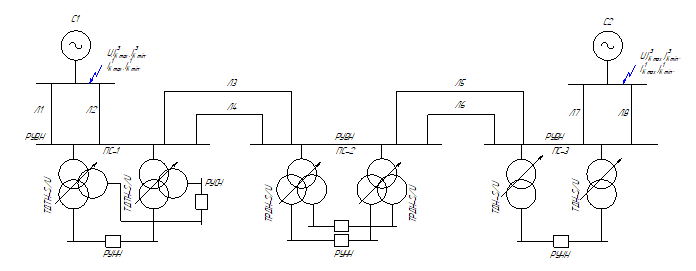

Рисунок 1.1 – Структурная схема
U_вн=110кВ;
U_нн=6кВ;
Р_НН=28 МВт;
Cos=0,8
L_1,2 =31 км;
L_3,4=47 км;
L_5,6=19 км;
L_7,8= 44 км;
I_{кз max 1}=9 кА;
I_{кз min 1}=6 кА;
I_{кз max 2}=12 кА;
I_{кз min 2}=9 кА;
№ подст. = 2

Содержание
Аннотация 5
Введение 6
1 Исходные данные 7
2 Выбор основного оборудования 8
3 Выбор схем распределительных устройств 10
3.1 Выбор схемы распределительного устройства на высоком напряжении 110 кВ 10
3.2 Выбор схемы распределительного устройства на стороне низкого напряжения 11
4 Расчет токов короткого замыкания 13
4.1 Составление расчетной схемы 13
4.2 Составление схемы замещения цепи и определение ее параметров 15
4.3 Расчет токов короткого замыкания в максимальном режиме 17
4.4 Расчет тока короткого замыкания в точке К2 (при включенном СВ) 18
4.5 Расчет тока короткого замыкания в точке К2 (при отключенном СВ) 19
4.6 Расчет токов короткого замыкания в минимальном режиме 20
4.6.1 Расчет тока короткого замыкания в точке К1 20
4.7 Расчет тока короткого замыкания в точке К2 (при включенном СВ) 21
4.8 Расчет тока короткого замыкания в точке К2 (при отключенном СВ) 22
4.9 Итоговая таблица. 23
5 Выбор выключателей 24
5.1 Выбор выключателей РУ-110 26
5.2 Выбор выключателей РУНН-6 кВ 27
5.4 Выбор измерительных трансформаторов 28
5.4.1 Выбор трансформаторов тока 28
6 Расчет защиты трансформатора 33
6.1 Газовая защита 33
6.2 Продольная дифференциальная токовая защита трансформатора связи 35
6.2.1 Определяются первичные токи для всех сторон защищаемого трансформатора 35
Список использованных источников 45
