Курсовая работа: Защита трансформатора

Защита трансформатора Т6, отключен выключатель Q18

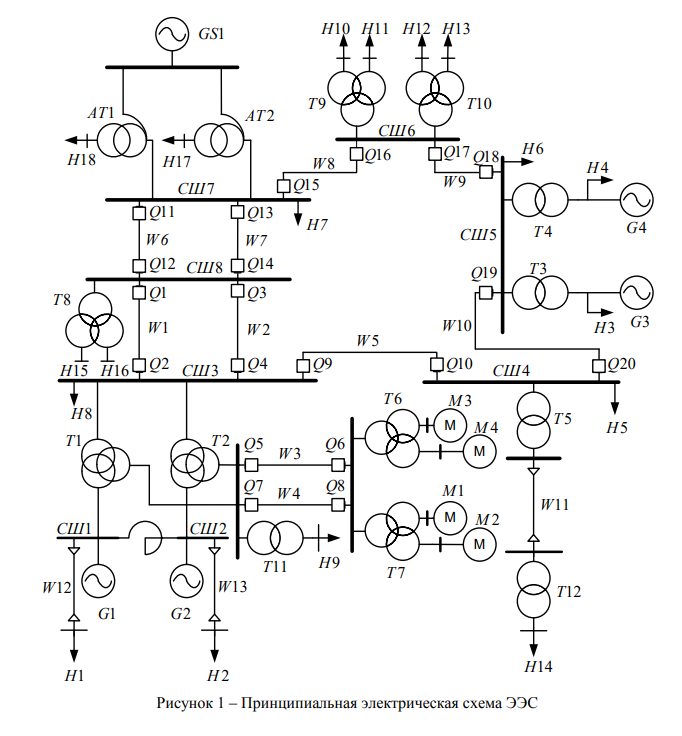

Защищаемый объект представленной ЭС - трансформатор Т6 и Т7. Он связывает нагрузку с электрической системой, этот трансформатор является понижающим, так как питается со стороны ВН, а на стороне НН имеется нагрузка. Номинальная мощность трансформатора равна 6,3 МВ·А, поэтому его приравнивают к трансформаторам малой мощности. Трансформатор масляный силовой двухобмоточный класса 35 кВ серии ТМ, предназначен для длительной работы при стационарной установке на открытом воздухе в качестве преобразователя напряжения переменного тока частотой 50 Гц, в электрических сетях общего назначения.
Для трансформаторов предусматриваются защиты от следующих видов повреждений и ненормальных режимов:
1 Многофазных коротких замыканий в обмотках и на выводах;
2 Витковых замыканий в обмотках;
3 «Пожара» в стали трансформатора;
4 Сверхтоков внешних КЗ;
5 Технологической перегрузки;
6 Понижения уровня масла в баке трансформатора;
7 Понижения уровня напряжения, из-за чего возможно затормаживание двигателя вплоть до останова;
8 Качаний в системе.
