Курсовая работа: Электроснабжение деревообрабатывающего комбината

Тема: ”Электроснабжение деревообрабатывающего комбината ”
Исходные данные на проектирование:

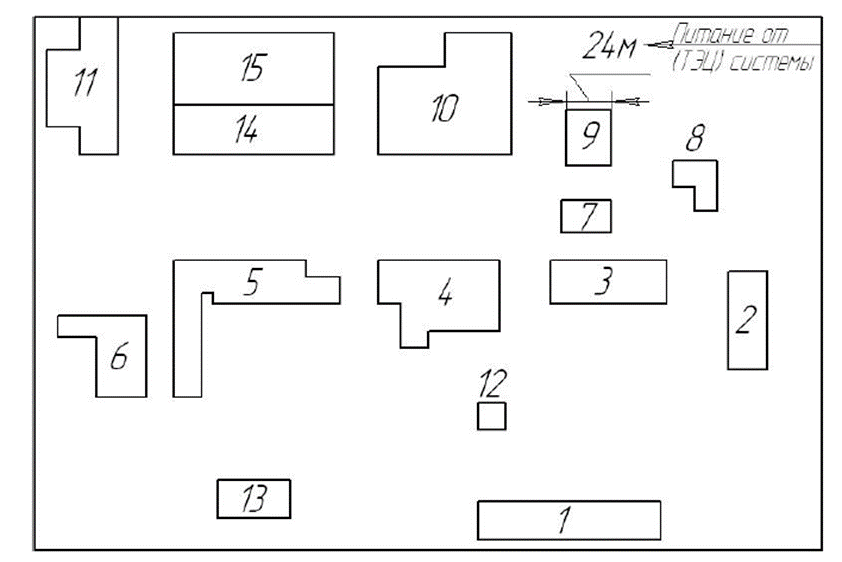

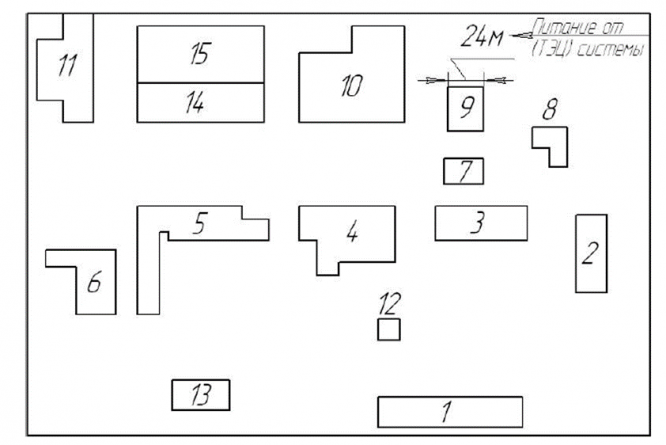

1. Схема генерального плана завода рисунок 10.
2. Сведения об электрических нагрузках по цехам завода.
3. Питание может быть осуществлено от подстанции энергосистемы, на которой установлены два трансформатора мощностью по 25 МВА. Напряжением 110/35/10,5 кВ. Трансформаторы работают раздельно. Мощность системы 400 МВА, мощность КЗ на стороне 37 кВ равна 480 МВА.
4. Стоимость электроэнергии за 1кВт ч задается преподавателем.
5. Расстояние подстанции энергосистемы до завода 5,0 км.
6. Завод работает в две смены.
7.


1. Краткая характеристика технологического процесса.
2. Расчёт электрических нагрузок
2.1. Определение расчётных нагрузок цехов по установленной мощности и коэффициенту спроса
2.2. Определение расчетной нагрузки завода в целом
3. Определение центра электрических нагрузок и месторасположения ГПП. Построение картограммы нагрузок
4. Проектирование систем внешнего электроснабжения
4.1 Выбор схемы электроснабжения завода
4.2. Выбор числа и мощности трансформаторов ГПП
4.3. Выбор рационального напряжения внешнего электроснабжения предприятия
4.4. Технико-экономическое сравнение вариантов схем внешнего электроснабжение
4.5. Технико-экономический расчет первого варианта схемы электроснабжения. Питание от шин 35 кВ
4.5.1. Выбор сечения проводов ВЛ
4.5.2. Определение капитальных вложений на сооружение схемы электроснабжения
4.5.3 Расчет ежегодных издержек на амортизацию, обслуживание и потери электроэнергии
4.6. Технико-экономический расчет второго варианта схемы электроснабжения. Питание от шин 110 кВ
4.6.1. Выбор сечения проводов ВЛ
4.6.2. Определение капитальных вложений на сооружение схемы электроснабжения
4.6.3. Расчет ежегодных издержек на амортизацию, обслуживание и потери электроэнергии
5. Выбор числа и мощности цеховых трансформаторов с учетом компенсации реактивной мощности
5.1. Выбор оптимального числа цеховых трансформаторов
5.2 Выбор мощности конденсаторных батарей для снижения потерь мощности в трансформаторах
5.3 Компенсация реактивной мощности в сетях общего назначения напряжением 6-10 кВ
6. Выбор кабельных линий
7. Расчет трехфазных токов короткого замыкания
8. Выбор оборудования
8.1. Выбор выключателей и разъединителей
8.1.1. Выбор выключателей и разъединителей на стороне 35 кВ в цепи ВН трансформатора ТДН-10000/35
8.1.2. Выбор выключателей стороне 10 кВ в цепи НН трансформатора ТДН-10000/35
8.1.3. Выбор выключателей в КРУ на стороне 10 кВ в цепи кабельных линий
8.2. Выбор измерительных трансформаторов тока
8.2.1 Выбор ТТ на стороне ВН
8.2.2. Выбор ТТ на стороне НН
8.2.3. Выбор ТТ в цепи кабельной линии
8.3. Выбор измерительных трансформаторов напряжения
8.4. Выбор сборных шин и ошиновок
8.4.1. Выбор сборных шин и ошиновок на стороне ВН
8.4.2. Выбор жестких шин и ошиновок на стороне НН
8.5. Выбор изоляторов
8.5.1. Выбор опорных изоляторов на стороне ВН
8.5.2. Выбор опорных изоляторов на стороне НН
8.5.3 Выбор проходных изоляторов
8.6 Защита от перенапряжений
8.7. Выбор трансформаторов собственных нужд
8.8. Выбор аппаратуры защиты в установках ниже 1000 В
8.8.1. Выбор автоматических воздушных выключателей
8.9. Выбор предохранителей на стороне ВН (10 кВ) цехового трансформатора

ПЗ + 3 чертежа
