Лабораторная работа: Изучение конструкции установки и исследование режимов работы моделируемой системы СЭПП

Изучение конструкции установки и исследование режимов работы моделируемой системы СЭПП

Цель работы: изучение конструкции лабораторной установки, принципа её работы и параметров моделируемых элементов СЭПП; исследование режима работы, моделируемой СЭПП на суточном интервале времени и определение параметров режимов.

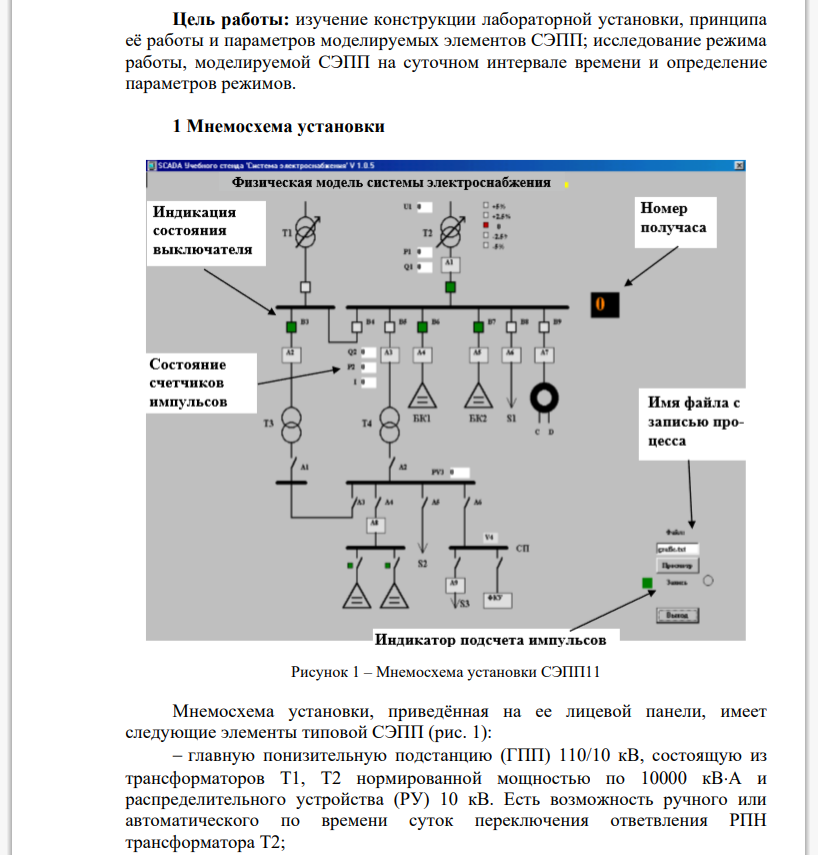

Мнемосхема установки, приведённая на ее лицевой панели, имеет следующие элементы типовой СЭПП (рис. 1): главную понизительную подстанцию (ГПП) 110/10 кВ, состоящую из трансформаторов Т1, Т2 нормированной мощностью по 10000 кВА и распределительного устройства (РУ) 10 кВ. Есть возможность ручного или автоматического по времени суток переключения ответвления РПН трансформатора Т2;
цеховую трансформаторную подстанцию 10/0,4 кВ с трансформаторами Т3 и Т4 номинальной мощностью 1000 кВА. Трансформатор Т4 оснащён устройством переключения отпаек без возбуждения (ПБВ);
синхронный двигатель СДН-10-1250, имеющий ручную регулировку возбуждения;
батареи силовых конденсаторов на номинальное напряжение 10,5 кВ (БК1 и БК2) и на напряжение 0,4 кВ (БК3 и БК4). Имеется возможность ручного или автоматического по времени суток включения и отключения батареи. Мощность батарей задаётся тумблерами, расположенными под их мнемосимволами на схеме; силовой пункт (СП) в цеховой сети 380/220 В, к которому подключена нелинейная нагрузка S3, вызывающая появление на шинах СП высших гармоник напряжения;
фильтрокомпенсирующее устройство (ФКУ), предназначенное для уменьшения уровня высших гармоник напряжения на шинах СП.
