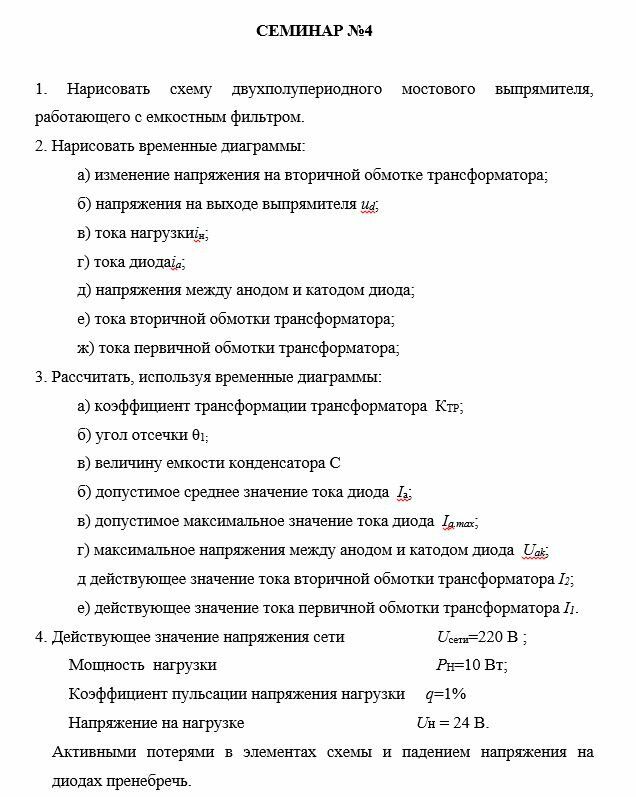

CЕМИНАР №4

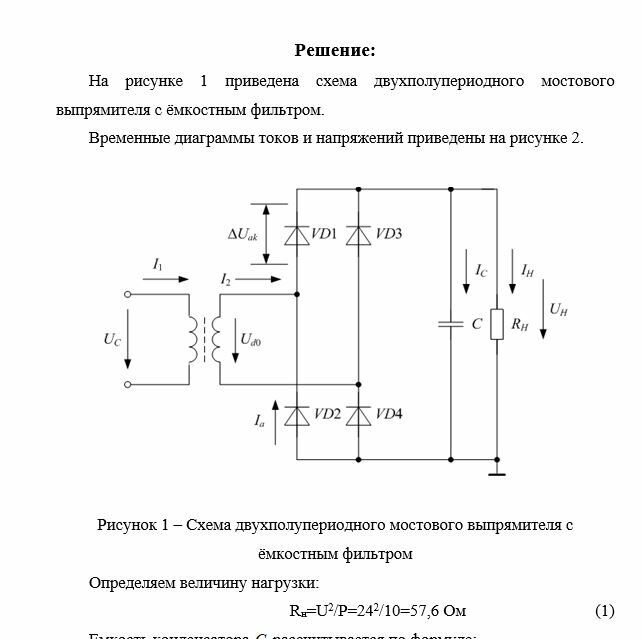

1. Нарисовать схему двухполупериодного мостового выпрямителя, работающего с емкостным фильтром.

2. Нарисовать временные диаграммы:

а) изменение напряжения на вторичной обмотке трансформатора;

б) напряжения на выходе выпрямителя u_d;

в) тока нагрузкиi_н;

г) тока диодаi_а;

д) напряжения между анодом и катодом диода;

е) тока вторичной обмотки трансформатора;

ж) тока первичной обмотки трансформатора;

3. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора К_ТР;

б) угол отсечки θ_1;

в) величину емкости конденсатора С

б) допустимое среднее значение тока диода I_a;

в) допустимое максимальное значение тока диода I_a.max;

г) максимальное напряжения между анодом и катодом диода U_ak;

д действующее значение тока вторичной обмотки трансформатора I₂;

е) действующее значение тока первичной обмотки трансформатора I₁.

4. Действующее значение напряжения сети U_сети=220 В ;

Мощность нагрузки Р_Н=10 Вт;

Коэффициент пульсации напряжения нагрузки q=1%

Напряжение на нагрузке Uн = 24 В.

Активными потерями в элементах схемы и падением напряжения на диодах пренебречь.
