Вопросы/задания к контрольной работе: Имитационная модель функционирования ЛВС

СОДЕРЖАНИЕ

1 ОПИСАНИЕ ЗАДАЧИ.......................................................................................................................... 3

2 СХЕМА ЗАДАЧИ.......................................................................................................................... 4

3 ОПИСАНИЕ ПАРАМЕТРОВ.......................................................................................................................... 5

4 СХЕМА МОДЕЛИ ИЗ ANYLOGIC...................................................................................................... 6

5 РЕЗУЛЬТАТЫ ПЕРВИЧНОГО МОДЕЛИРОВАНИЯ.......................................................................................................................... 7

6 ПЛАН ЭКСПЕРИМЕНТОВ.......................................................................................................................... 8

7 АНАЛИЗ ЭКСПЕРИМЕНТОВ.......................................................................................................................... 9

1. ОПИСАНИЕ ЗАДАЧИ

Вариант 16 - Имитационная модель функционирования ЛВС

В организации локальная вычислительная сеть (ЛВС) имеет n автоматизированных рабочих места (АРМ) и сервер, соединенных общей шиной. В ЛВС организована распределенная обработка данных. Запросы поступают от АРМ, которые имеют свои базы данных (БД). Поступающие запросы первично обрабатываются на АРМ. С вероятностью P1, P2, ..., Pn требующаяся информация обнаруживается в БД АРМ, после чего продолжается дальнейшая обработка запроса. В противном случае необходима посылка запроса на сервер. После посылки запроса на сервер АРМ обрабатывает другие поступающие на него запросы. Получив ответ с сервера, АРМ завершает обработку запроса. Интервалы времени поступления запросов на АРМ распределены по экспоненциальному закону со средним значением Т11, T12, ..., T1n. Канал передачи данных, соединяющий АРМ и сервер, не имеет накопителей и передача по нему возможна только тогда, когда он свободен. Когда он занят, АРМ находится в режиме ожидания и только после освобождения канала передает запрос. При передаче данных с сервера по запросу АРМ этим данным присваивается более высокий приоритет по сравнению с поступающими на АРМ запросами. Этим обеспечивается дисциплина обслуживания «раньше пришел — раньше обслужен» при завершении обработки запроса на АРМ после получения ответа с сервера. На сервере имеются два накопителя. Накопитель 1 предназначен для поступающих запросов, а второй — для передаваемых ответов на запросы. Емкость накопителя 1 ограничена на Еmk1 запросов, то есть поступающие с АРМ запросы могут теряться в случае полного заполнения накопителя 1. Емкость накопителя 2 практически неограниченна, то есть ответы на запросы С АРМ не теряются.

Задание на исследование:

• разработать имитационную модель;
• промоделировать функционирование ЛВС в течение T часов;
• определить рациональную емкость накопителя 1 на сервере, при которой не происходит потерь запросов с АРМ;
• определить вероятность отказа в ответе на запрос с АРМ вследствие полного заполнения накопителя 1 на сервере;
• определить время реакции ЛВС на запрос пользователя;
• определить вероятности обработки запросов, поступающих на АРМ;
• определить загрузку АРМ, канала передачи данных и сервера;
• по полученным результатам моделирования сделать выводы о совершенствовании информационных потоков в организации.

  1. СХЕМА ЗАДАЧИ

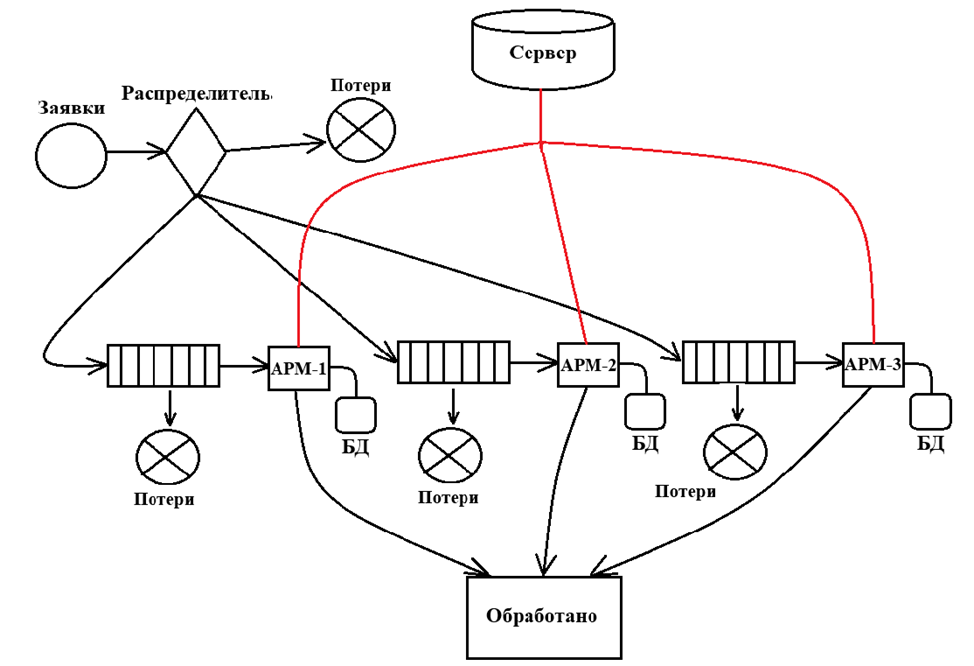

Рисунок 1 – Схема задачи

Разработана имитационная модель функционирования направления связи. В неё входят 1 источник сообщений, распределитель поступления заявок в обработку через условие, 3 буфера для каждого АРМ, 3 АРМ, 3 базы данных, общий сервер, корзина потерянных сообщений и корзина успешно обработанных сообщений. Время моделирования 86400 секунд т.е. 24 часа для удобства сбора и анализа статистики.
