1. Характеристика объекта. Исходные данные
Организационно-производственная структура ремонтного хозяйства определяется масштабом завода и принятой формой организации ремонта. На ОАО «Русполимет» существует как общезаводские и цеховые ремонтные службы. К общезаводским подразделениям относятся отдел (управление) главного механика, ремонтно-механический цех, склад оборудования и запасных частей, цех по ремонту кольцевого и металлургического оборудования (ЦРКО И ЦРМО). Руководит ремонтным хозяйством главный механик завода через отдел главного механика, который состоит из ряда бюро: оборудования (планово-предупредительного ремонта), планово-производственного, технического и др. Отдел главного механика выполняет конструкторскую, технологическую, производственную и планово-экономическую работу для всего ремонтного хозяйства.
Ремонтно-механический цех (РМЦ) подчинен главному механику и проводит капитальный ремонт и модернизацию сложного оборудования, изготавливает запасные части, технологической оснастки и нестандартное оборудование, оказывает помощь цеховым ремонтным службам.
Структура ремонтного цеха имеет комплексный характер и обеспечивает выполнение всех ремонтных работ и их обслуживание. К числу отделении и участков РМЦ относятся демонтажное, заготовительное, механическое, слесарно-сборочное, кузнечное, сварочное, жестяницкое, восстановления деталей, окрасочное и др.

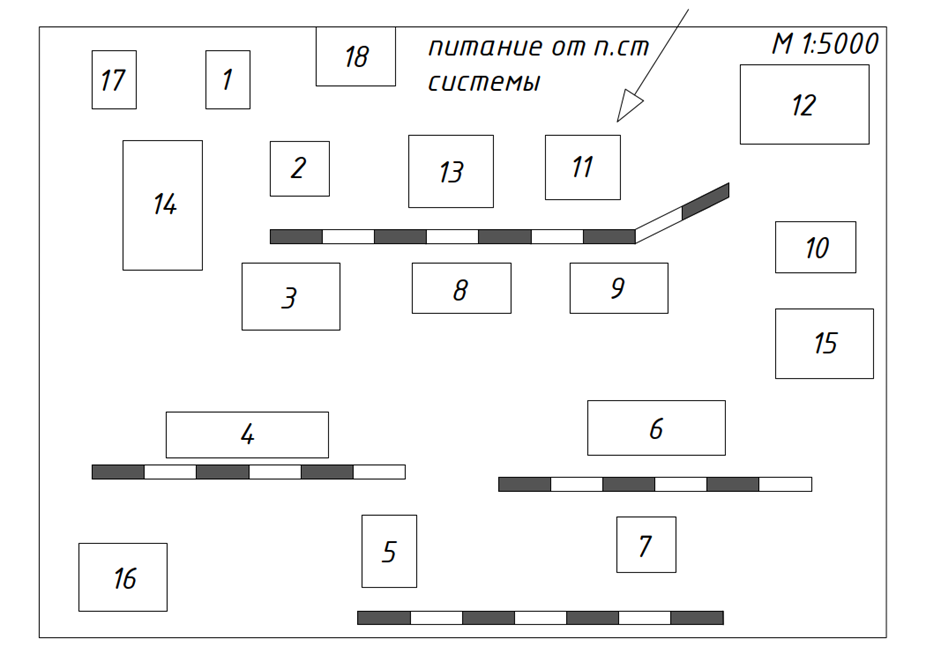

Рисунок 1 – Генплан коксохимического производства

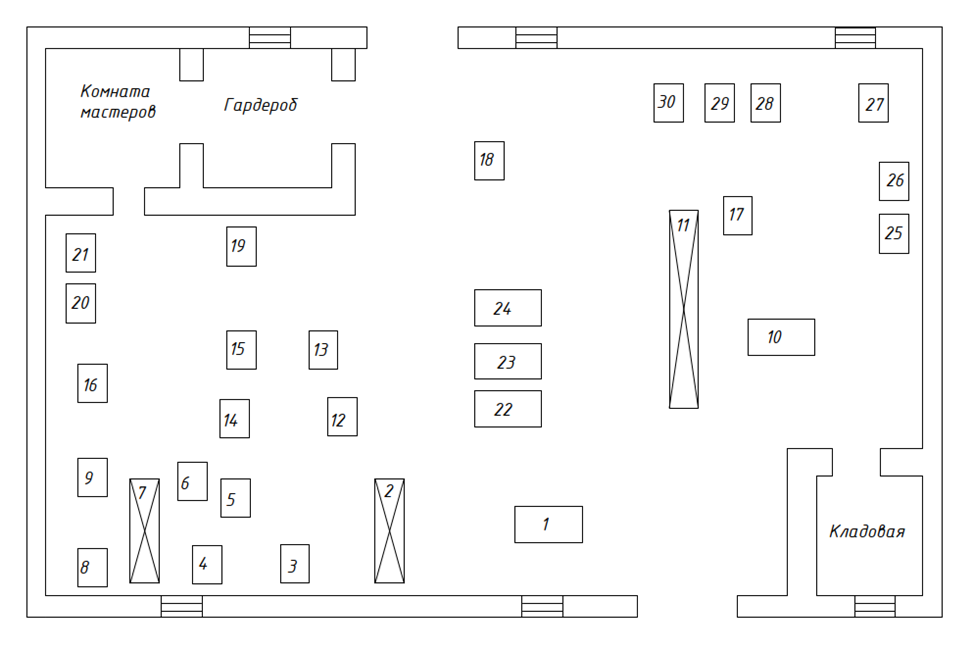

Рисунок 2 – Генплан ремонтно-механического цеха
Таблица 1– Перечень ЭО в ремонтно-механическом цехе
Обозначение электроприемника на плане | Наименование | Pном, кВт |
1 | Прокатный стан | 7 |
2,7 | Кран мостовой, 0 = 5 т, ПВ=40% | 10 |
3 | Ножницы-тяпки | 12 |
4, 20 | Ножницы дисковые концевые | 5 |
5 | Ножницы дисковые | 15 |
6, 21 | Прокладочный станок | 1,5 |
8 | Сушильная печь | 2 |
9 | Листоправочная машина | 3 |
10, 13 | Четырехвалковый прокатный стан | 12 |
11 | Кран мостовой ПВ=40% | 6 |
12 | Гидравлический пресс | 1 |
14 | Гильотинные ножницы | 10 |
15, 19 | Вальцешлифовальный станок | 2 |
16 | Пресс | 14 |
17, 18 | Брикетировочный пресс | 7 |
22-24 | Токарный полуавтомат | 6 |
25,26 | Вертикально-сверлильный станок | 5 |
27-30 | Токарно-винторезный станок | 14 |
СОДЕРЖАНИЕ
1. Характеристика объекта. Исходные данные. 4
2. Расчётно – конструктивная часть. 7
2.1 Схема и конструкция силовой части электрической сети. 7
2.2Расчет электрических нагрузок по узлам присоединений. 7
2.3 Расчет и выбор распределительной сети. 14
2.4 Расчет и выбор питающей сети. 19
2.5 Проверка по потере напряжения. 21
2.6 Расчет и выбор компенсирующих устройств. 24
2.7 Расчёт и выбор числа и мощности трансформаторов. 25
3.Расчет токов короткого замыкания. 27
3.1 Расчет токов короткого замыкания сети свыше 1000 В.. 27
