Лабораторная работа: Отчет по лабораторным работам на все 4 лабы
-82%
Описание

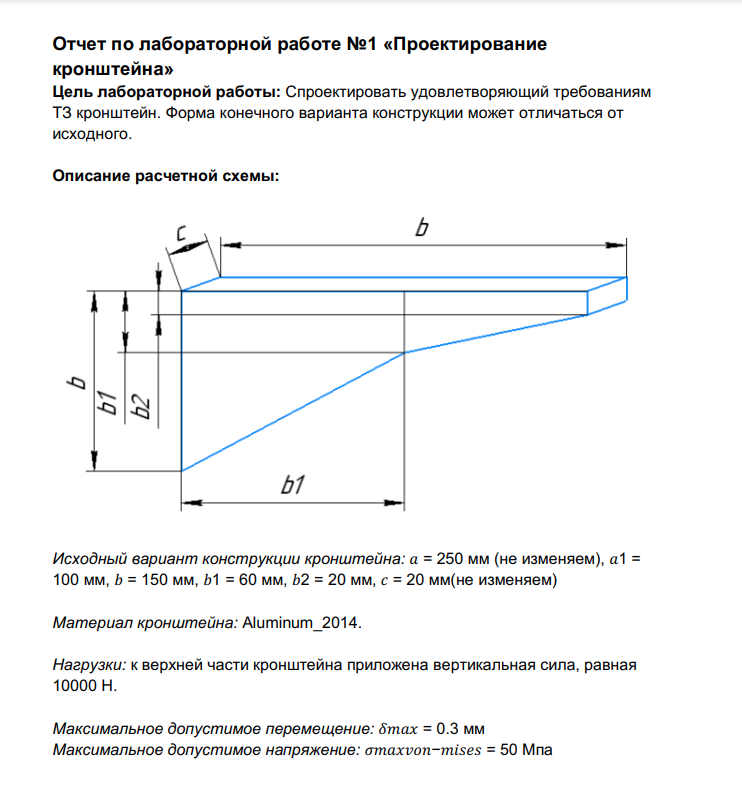

Лаб №1 «Проектирование кронштейна»
Цель лабораторной работы: Спроектировать удовлетворяющий требованиям ТЗ кронштейн. Форма конечного варианта конструкции может отличаться от исходного.
Лабораторная работа №2 «Расчет статически-неопределимой балки методом конечных элементов» Задача: составить конечно-элементную программу для расчета статически неопределимой балки и проверить корректность ее работы с использованием Siemens NX. Исходные данные: Материал балки: сталь

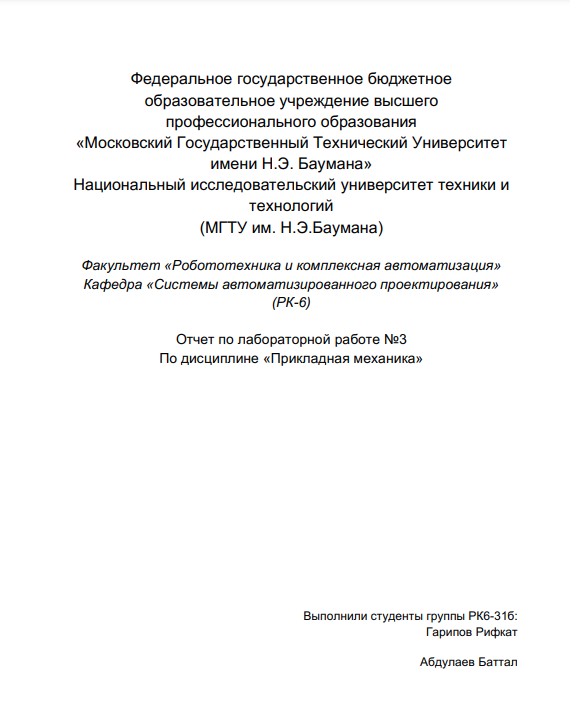

Отчет по лабораторной работе №3 «Оптимизация конструкции кронштейна»
Процесс проектирования с использованием оптимизации 1. Создаем файл CAD-модели (файл *.prt), содержащий геометрию кронштейна. 2. Создаем FEM-модель с CAE-модулем (файл *.fem). 3. Создаем SIM-модель с CAE-модулем, содержащую объект решения с контейнерами нагрузок и закреплений. 4. Создаем объект оптимизации: • имя объекта оптимизации; • задаем объект решения, на основе которого будет проводиться оптимизация; 5. Определяем оптимизационную задачу: • задаем целевую функцию • задаем ограничения • задаем варьируемые параметры 6. Решаем задачу оптимизации.
Отчет по лабораторной работе No4 «Исследование напряженно-деформированного состояния патрубка» Цель лабораторной работы: Определить напряженное деформированное состояние патрубка под действием внешних нагрузок с применением линейных и квадратичных элементов. Выполнить анализ сходимости решений при измельчении сетки.![]()
![]()
Цель лабораторной работы: Спроектировать удовлетворяющий требованиям ТЗ кронштейн. Форма конечного варианта конструкции может отличаться от исходного.
Лабораторная работа №2 «Расчет статически-неопределимой балки методом конечных элементов» Задача: составить конечно-элементную программу для расчета статически неопределимой балки и проверить корректность ее работы с использованием Siemens NX. Исходные данные: Материал балки: сталь
Отчет по лабораторной работе №3 «Оптимизация конструкции кронштейна»
Процесс проектирования с использованием оптимизации 1. Создаем файл CAD-модели (файл *.prt), содержащий геометрию кронштейна. 2. Создаем FEM-модель с CAE-модулем (файл *.fem). 3. Создаем SIM-модель с CAE-модулем, содержащую объект решения с контейнерами нагрузок и закреплений. 4. Создаем объект оптимизации: • имя объекта оптимизации; • задаем объект решения, на основе которого будет проводиться оптимизация; 5. Определяем оптимизационную задачу: • задаем целевую функцию • задаем ограничения • задаем варьируемые параметры 6. Решаем задачу оптимизации.
Отчет по лабораторной работе No4 «Исследование напряженно-деформированного состояния патрубка» Цель лабораторной работы: Определить напряженное деформированное состояние патрубка под действием внешних нагрузок с применением линейных и квадратичных элементов. Выполнить анализ сходимости решений при измельчении сетки.
Характеристики лабораторной работы
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Просмотров
323
Размер
10,55 Mb
Список файлов
Отчет по лабораторным работам на все 4 лабы
лаб1.pdf
лаб3.pdf
лаба2.pdf
лаба4.pdf
