Отчет к лабораторной работе № 5

Моделирование биполярного транзистора в режиме большого сигнала

Цель работы

Изучить методику экспериментального определения параметров транзистора модели Эберса-Молла. Рассчитать входные и выходные характеристики.

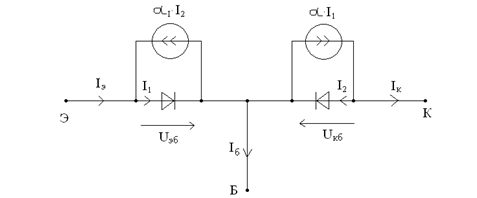

Рис. 1. Эквивалентная схема транзистора в модели Эберса-Молла

I_э, I_к, I_б – токи эмиттера, коллектора и базы, соответственно;
I₁, I₂ – инжектируемые токи эмиттерного и коллекторного переходов;
α∙I₁, α_I∙I₂ – собираемые токи эмиттерного и коллекторного переходов;
α – коэффициент передачи тока эмиттера в активном режиме;
α_I – коэффициент передачи тока коллектора в инверсном режиме;
U_эб, U_кб – напряжения на эмиттерном и коллекторном переходах.
