Отчет по лабораторной работе №3
Не линейные резистивные элементы и цепи
Цель работы:1. Научиться экспериментально получать вольтамперную характеристику нелинейного резистивного элемента.
2. Научиться рассчитывать режимы работы цепей с нелинейными резистивными элементами.
Рабочее задание:
1. Снять и построить вольтамперную характеристику (ВАХ) стабилитрона V1.
2. Определить из графика напряжение и ток стабилитрона для выбранного U1 и сравнить полученный результат с экспериментальным.

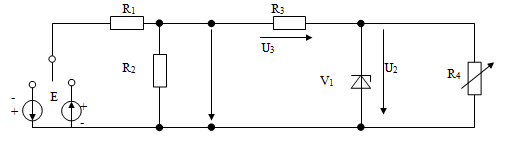

3. Установить напряжение U1=(2…4)В и рассчитать следующие величины режима работы стабилитрона под нагрузки (напряжениям, U2,U3, токи в резисторах R3,R4 и в стабилитроне).
4. Построить на графике эквивалентную характеристику участка 2-2' цепи используя для этого вольтамперные характеристики стабилитрона и резистора R4.
5. Для тех же значений U1 и R4 рассчитать moки во всех ветвях схемы методом эквивалентного генератора и сравнить полученные результаты с предыдущим расчётом.
6. Определить коэффициент стабилизации параметрического стабилизатора в режиме холостого хода и под нагрузкой. Сравнить и объяснить полученные результаты.
7. Переключив схему от питания постоянным регулируемым напряжением на питание синусоидальным напряжением генератора низкой частоты, зарисовать осциллограммы вводного и выгодного напряжений в режим холостого хода и под нагрузки R=(3... 5)кОм. Объяснить изменения формы выходного напряжения
