Курсовая работа: РГЗ №3 - Анализ переходных процессов - Схема 11 - Данные 3 вариант 11
Описание
Расчетно-графическое задание № 3
Анализ переходных процессов
1 Вариант ДЗ

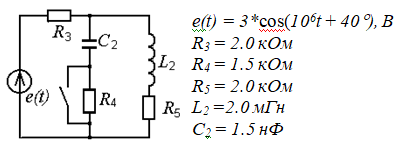

Задание- Найти переходный ток на входе цепи второго порядка, изображенной на схеме, и построить график его изменения в функции времени. ЭДС источника задана в виде: e(t)=Emcos(106t+Ye)
- Принужденную составляющую тока рекомендуется найти методом комплексных амплитуд (т.е. символическим методом), а свободную - операторным.
- Если наибольшее значение свободной составляющей окажется значительно меньшим по сравнению с амплитудой принужденной составляющей, то допускается раздельное построение этих составляющей на чертежах в разных масштабах (без суммирования).
Решение- Определим момент за который возьмем начальную точку отсчета как момент коммутации.
- Расчет принужденного режима (метод комплексных амплитуд)
- Расчет режима до коммутации
- Нахождение независимых начальных условий
- Вычисление свободных составляющих независимых
- Составление операторной схемы замещения для свободных составляющих
- Расчет схемы относительно изображений искомых величин
- Переход от изображение к оригиналу свободных составляющих
2 Вариант ДЗ

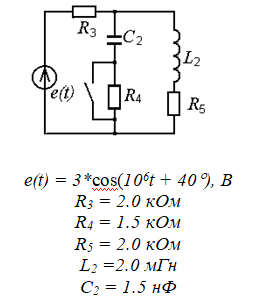

Задание- Найти переходный ток на входе цепи второго порядка, изображенной на схеме, и построить график его изменения в функции времени. ЭДС источника задана в виде: e(t)=Emcos(106t+Ye)
- Принужденную составляющую тока рекомендуется найти методом комплексных амплитуд (т.е. символическим методом), а свободную - операторным.
- Если наибольшее значение свободной составляющей окажется значительно меньшим по сравнению с амплитудой принужденной составляющей, то допускается раздельное построение этих составляющей на чертежах в разных масштабах (без суммирования).
Решение- Расчет принужденной составляющей тока методом комплексных амплитуд
- Расчёт комплексных амплитуд тока индуктивности IL2(0– ) и напряжения конденсатора UC2(0– ). Запись их мгновенных значений и определение независимых начальных условий.
- Расчёт свободных составляющих независимых начальных условий.
- Составление операторной схемы замещения для свободных составляющих.
- Общее решение
- Графики изменения принужденной, свободной составляющей переходного тока, а также самого переходного тока в функции времени:
- Проверка
Характеристики курсовой работы
Предмет
Учебное заведение
НГТУСеместр
Вариант
Просмотров
3
Качество
Идеальное компьютерное
Размер
247,5 Kb
Список файлов
РГЗ №3 - Анализ переходных процессов - Схема 11 - Данные 3
1
РГЗ №3 - Анализ переходных процессов - Схема 11 - Данные 3.doc
2
РГЗ №3 - Анализ переходных процессов - Схема 11 - Данные 3.doc
