Исследование переходных процессов и анализ частотных характеристик элементарных звеньев радиотехнических цепей (Вариант №15)

Техническое задание на курсовую работу по ОТЦ

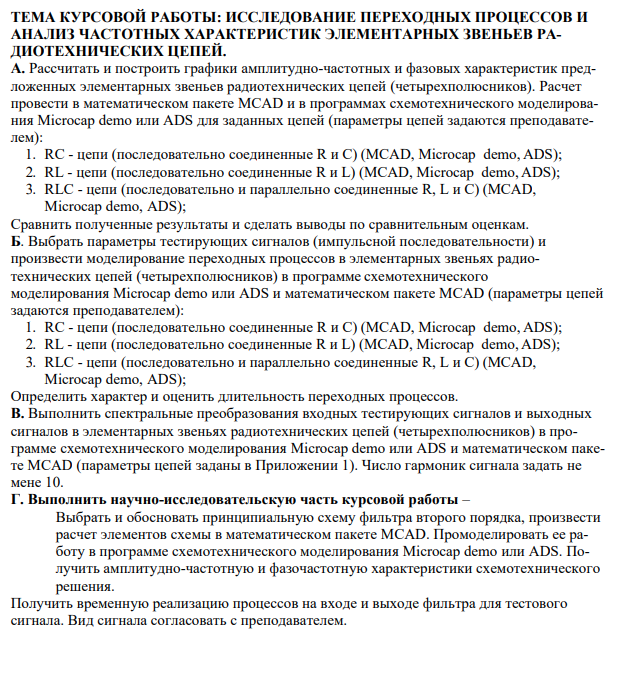

ТЕМА КУРСОВОЙ РАБОТЫ: ИССЛЕДОВАНИЕ ПЕРЕХОДНЫХ ПРОЦЕССОВ И АНАЛИЗ ЧАСТОТНЫХ ХАРАКТЕРИСТИК ЭЛЕМЕНТАРНЫХ ЗВЕНЬЕВ РАДИОТЕХНИЧЕСКИХ ЦЕПЕЙ.
А. Рассчитать и построить графики амплитудно-частотных и фазовых характеристик предложенных элементарных звеньев радиотехнических цепей (четырехполюсников). Расчет провести в математическом пакете MCAD и в программах схемотехнического моделирования Microcap demo или ADS для заданных цепей (параметры цепей задаются преподавателем):

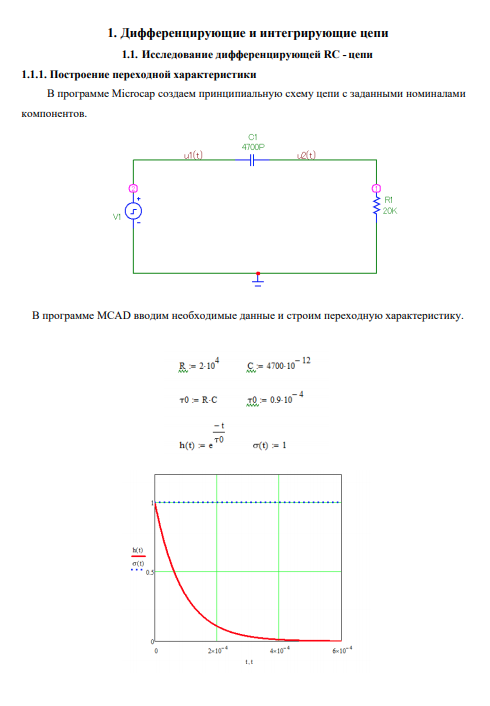

1. RC - цепи (последовательно соединенные R и C) (MCAD, Microcap demo, ADS);
2. RL - цепи (последовательно соединенные R и L) (MCAD, Microcap demo, ADS);
