Вопросы/задания к контрольной работе: Анализ конструкторской документации сборочного узла (конструкторская подготовка производства)

Содержание

1.1 Анализ принципа работы узла. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

1.2 Составление перечня деталей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

1.3 Анализ поверхностей деталей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

1.4 Анализ соединений в сборочном узле. . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.5 Разработка технологической последовательности сборки или демонтажа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1.1 Анализ принципа работы узла

Вариант № 90 : сборочный узел № 40 «ролик натяжной» (рисунок 1.1)

Изучите выданный сборочный чертёж. Опишите назначение и принцип работы сборочного узла, последовательно описав взаимодействия всех сборочных единиц. Укажите, как взаимодействуют основные детали для выполнения своей функции. Заполните сводную таблицу 1.1.

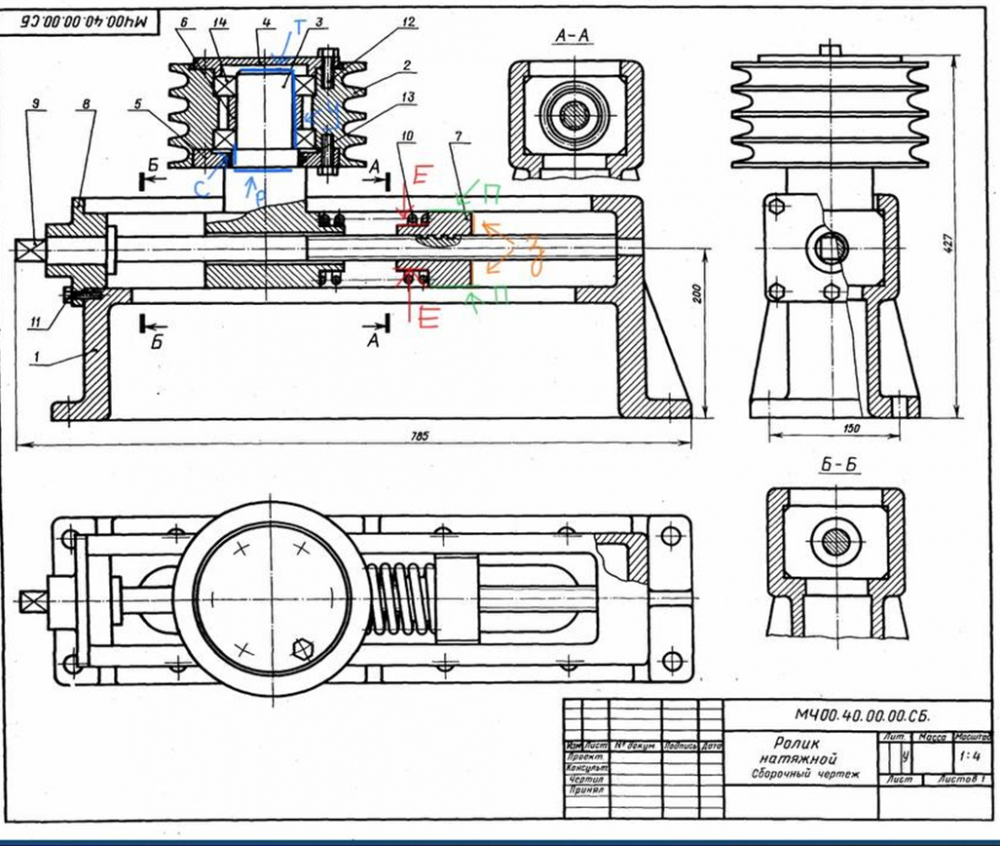

Рисунок 1.1 – Эскиз сборочного узла
