Для студентов МГТУ им. Н.Э.Баумана по предмету Основы проектирования режущего инструмента (ОПРИ)ДЗ №1 - Расчет конструктивных и геометрических параметров спирального сверла (деталь ось)ДЗ №1 - Расчет конструктивных и геометрических параметров спирального сверла (деталь ось)
2021-03-242024-09-03СтудИзба
ДЗ: ДЗ №1 - Расчет конструктивных и геометрических параметров спирального сверла (деталь ось)
-66%
Описание
Техническое задание

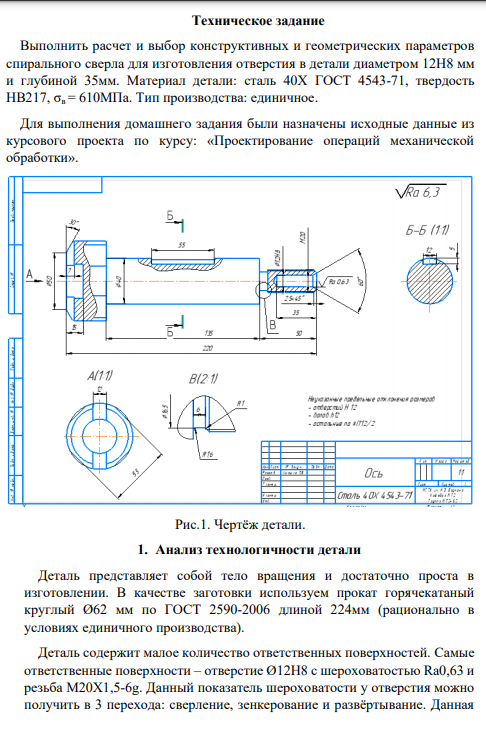

Выполнить расчет и выбор конструктивных и геометрических параметров спирального сверла для изготовления отверстия в детали диаметром 12H8 мм и глубиной 35мм. Материал детали: сталь 40Х ГОСТ 4543-71, твердость НВ217, σв = 610МПа. Тип производства: единичное. Для выполнения домашнего задания были назначены исходные данные из курсового проекта по курсу: «Проектирование операций механической обработки». Рис.1. Чертёж детали. 1. Анализ технологичности детали Деталь представляет собой тело вращения и достаточно проста в изготовлении. В качестве заготовки используем прокат горячекатаный круглый Ø62 мм по ГОСТ 2590-2006 длиной 224мм (рационально в условиях единичного производства). Деталь содержит малое количество ответственных поверхностей. Самые ответственные поверхности – отверстие Ø12H8 с шероховатостью Ra0,63 и резьба М20Х1,5-6g. Данный показатель шероховатости у отверстия можно получить в 3 перехода: сверление, зенкерование и развёртывание. Данная 4 последовательность обработки способствует ликвидации погрешности увода сверла. В детали отсутствуют элементы, требующие сложную доступность, нет необходимости в дополнительном оборудовании. Деталь можно считать технологичной, так как соблюдены следующие требования: o Сокращен объем механической обработки: а) Допуски назначены только на сопряженные и посадочные поверхности б) Коэффициент использования материала стремится к 1 в) Дистанция обработки минимальна o Имеются удобные установочные базы (заготовка устанавливается в 3-х кулачковом патроне. Установочная база – Наружная цилиндрическая поверхность) o Деталь жесткая o Имеется возможность удобного подвода инструмента o Имеется возможность свободного выхода инструмента o Размеры принадлежат нормальному ряду![]()
![]()
Выполнить расчет и выбор конструктивных и геометрических параметров спирального сверла для изготовления отверстия в детали диаметром 12H8 мм и глубиной 35мм. Материал детали: сталь 40Х ГОСТ 4543-71, твердость НВ217, σв = 610МПа. Тип производства: единичное. Для выполнения домашнего задания были назначены исходные данные из курсового проекта по курсу: «Проектирование операций механической обработки». Рис.1. Чертёж детали. 1. Анализ технологичности детали Деталь представляет собой тело вращения и достаточно проста в изготовлении. В качестве заготовки используем прокат горячекатаный круглый Ø62 мм по ГОСТ 2590-2006 длиной 224мм (рационально в условиях единичного производства). Деталь содержит малое количество ответственных поверхностей. Самые ответственные поверхности – отверстие Ø12H8 с шероховатостью Ra0,63 и резьба М20Х1,5-6g. Данный показатель шероховатости у отверстия можно получить в 3 перехода: сверление, зенкерование и развёртывание. Данная 4 последовательность обработки способствует ликвидации погрешности увода сверла. В детали отсутствуют элементы, требующие сложную доступность, нет необходимости в дополнительном оборудовании. Деталь можно считать технологичной, так как соблюдены следующие требования: o Сокращен объем механической обработки: а) Допуски назначены только на сопряженные и посадочные поверхности б) Коэффициент использования материала стремится к 1 в) Дистанция обработки минимальна o Имеются удобные установочные базы (заготовка устанавливается в 3-х кулачковом патроне. Установочная база – Наружная цилиндрическая поверхность) o Деталь жесткая o Имеется возможность удобного подвода инструмента o Имеется возможность свободного выхода инструмента o Размеры принадлежат нормальному ряду
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Просмотров
18
Размер
641,47 Kb
Список файлов
ДЗ №1 - Расчет конструктивных и геометрических параметров спирального сверла (деталь ось).pdf
