Описание
Вариант 13 - ДЗ №1
Исходные данные

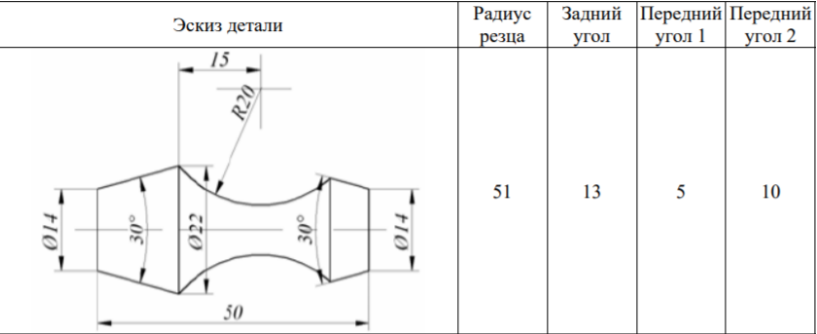

1. Чертеж детали - №13
2. Тип производства - массовое
3. Оборудование - токарный прутковый автомат
4. Обрабатываемая поверхность - наружная фасонная
5. Режущий инструмент - круглый фасонный резец
6. Радиус резца - указан в приложении
7. Задний угол на инструменте - указан в приложении
8. Передний угол на инструменте - указан в приложении (два значения)
Требования к выполнению домашнего задания
1. Построить обрабатываемую поверхность
2. Построить профиль круглого фасонного резца, выполняющего заданную поверхность без погрешностей, при заданных конструктивных и геометрических параметрах (радиус резца, задний угол, передний угол 1)
3. Построить упрощенный профиль круглого фасонного резца с учетом возможности изготовления его на универсальном токарном оборудовании
4. Оценить вводимую погрешность инструмента
5. Построить профиль детали, получаемой упрощенным инструментом
6. Оценить получаемую погрешность
7. Проанализировать изменение погрешностей инструмента и получаемой детали при изменении переднего угла инструмента (в задании - передний угол 2)
Требования к отчету
Отчет о домашнем задании должен включать в себя:
1. Файл в формате CATPart, содержащий все необходимые построения
2. Файл в формате doc, содержащий подробный анализ и необходимые иллюстрации
![]()
![]()
![]()
Исходные данные
1. Чертеж детали - №13
2. Тип производства - массовое
3. Оборудование - токарный прутковый автомат
4. Обрабатываемая поверхность - наружная фасонная
5. Режущий инструмент - круглый фасонный резец
6. Радиус резца - указан в приложении
7. Задний угол на инструменте - указан в приложении
8. Передний угол на инструменте - указан в приложении (два значения)
Требования к выполнению домашнего задания
1. Построить обрабатываемую поверхность
2. Построить профиль круглого фасонного резца, выполняющего заданную поверхность без погрешностей, при заданных конструктивных и геометрических параметрах (радиус резца, задний угол, передний угол 1)
3. Построить упрощенный профиль круглого фасонного резца с учетом возможности изготовления его на универсальном токарном оборудовании
4. Оценить вводимую погрешность инструмента
5. Построить профиль детали, получаемой упрощенным инструментом
6. Оценить получаемую погрешность
7. Проанализировать изменение погрешностей инструмента и получаемой детали при изменении переднего угла инструмента (в задании - передний угол 2)
Требования к отчету
Отчет о домашнем задании должен включать в себя:
1. Файл в формате CATPart, содержащий все необходимые построения
2. Файл в формате doc, содержащий подробный анализ и необходимые иллюстрации
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Вариант
Просмотров
100
Размер
1,36 Mb
Список файлов
ДЗ №1 (вариант №13).pdf
