Вопросы/задания к тесту/контрольной: Фундамент

Задание Nº15 к выполнению контрольной работы по дисциплине «Основы геотехники»

Шифр для определения физико-механических характеристик грунтов
основания 7(2) (номер площадки(скважины)).
Внешние нормативные нагрузки на обрез фундамента:
N (вертикальная) = 311 кН/м,
Q(горизонтальная) = 15 кН/м,
М (момент) = 10 кН*м

1. Оценить состояние и физико-механические характеристики грунтов. Сделать вывод о пригодности грунтов в качестве естественного основания. Вычертить геологический разрез.
2. По физико-механическим характеристикам основания и заданным нагрузкам определить границу сжимаемой зоны. Глубина заложения подошвы фундамента 2.4м, ширина подошвы фундамента 2,4м.

3. Методом угловых точек в пределах сжимаемой зоны определить дополнительные напряжения от соседнего фундамента. Размер подошвы 2м.
фундамент расположен на расстоянии 3м.
4. По найденным физико-механическим характеристикам грунтов определить значение начальной и предельной критической нагрузки на грунт. Глубина заложения и размер подошвы даны в задаче Nº2. Высота подвала 2.3
5. Провести проверку на сдвиг по подошве фундамента стены подвала. Глубину заложения, ширину подошвы, принять по задаче Nº2, характеристики грунтов по задаче Nº1.
6. Провести проверку фундамента на опрокидывание. Глубину заложения, ширину подошвы, принять по задаче Nº2, характеристики грунтов по задаче 1.
7. Проверить устойчивость откоса методом круглоцилиндрических поверхностей скольжения при его высоте Н - 3,7м по физико-механическим и прочностным характеристикам грунта найденным в задаче Nº1. Угол наклона откоса а = 70
8. Привести обработанные данные по лабораторным работам 1-5

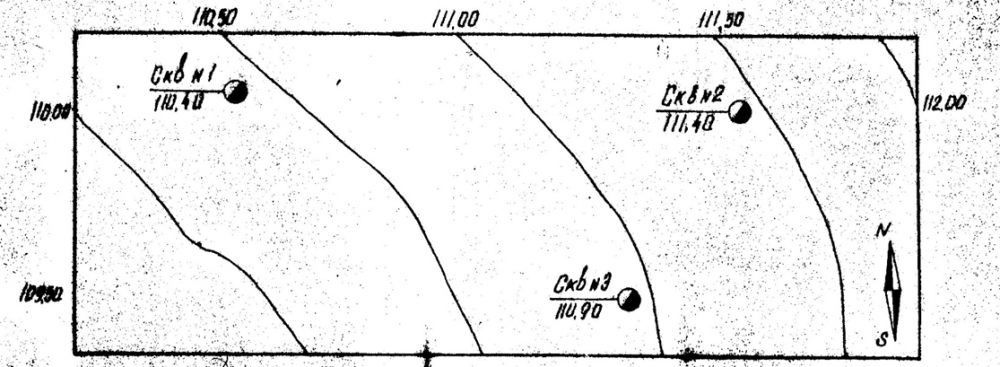

Строительная площадка №7
