Курсовая работа: Расчет и проектирование фундамента объекта градостроительной деятельности

Аннотация

В курсовой работе рассматривается промышленное здание, для которого выполняются расчеты по двум типам – фундамент мелкого заложения и свайный фундамент.

Расчеты направлены на определение размеров фундаментов, их несущей способности, осадки фундаментов. Пояснительная записка курсовой работы состоит из 41 страниц, 16 литературных источников.

Ключевые слова: Фундамент мелкого заложения, свайный фундамент, свая, несущая способность, осадка.

Annotation

In the course work, an industrial building is considered, for which calculations are performed according to two types – a shallow foundation and a pile foundation. The calculations are aimed at determining the size of the foundations, their bearing capacity, and the precipitation of the foundations.

The explanatory note of the course work consists of 42 pages, 16 literary sources.
Keywords: Shallow foundation, pile foundation, pile, bearing capacity, sediment.

Содержание

Введение. 5

Паспорт проектируемого здания. 6

1. Исходные данные. 8

1.1.Краткая характеристика района строительства. 8

1.2.характеристика объекта строительства. 8

1.3.Конструктивная характеристика здания. 8

1.4.Физико-механические характеристики грунтов. 9

2.Анализ инженерно-геологических и гидрогеологических условий…………………………………………………………………………...11

2.1.Определение характеристик и уточнение наименований грунтов…………………………………………………………………………...11

2.2.Определение глубины сезонного промерзания грунтов. 12

2.3.Выбор типа фундаментов и основания под колонну. 13

3.Сбор нагрузок на проектируемый фундамент. 15

4.Проектирование фундаментов мелкого заложения. 19

4.1.Назначение глубины заложения фундамента. 19

4.2.Расчет столбчатого фундамент по деформациям (вторая группа предельных состояний) 19

4.2.1.Определение размеров подошвы фундаментов. 20

4.3Определение расчетного сопротивления грунта основания. 22

4.4Проверка допустимости напряжений у края подошвы.. 24

4.5Определение осадки. 25

5.Проектирование свайных фундаментов. 29

5.1.Подбор типа и конструкции свай. 29

5.2.Определение несущей способности сваи. 30

5.3Определение требуемого количества свай и конструирование ростверка…………………………………………………………………………30

ЗАКЛЮЧЕНИЕ. 34

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ.. 35

ПРИЛОЖЕНИЯ…………………………………………………………...36

Введение

Целью выполнения данной курсовой работы является углубление знаний, полученных при изучении курса по дисциплине «Основания и фундаменты».

При выполнении работы оценивается инженерно-геологические условия площадки строительства, намечаются варианты фундаментов применительно к заданным грунтовым условиям, осваиваются навыки, методиками расчета фундаментов различных типов.

В рамках данной курсовой работы рассматриваются два варианта фундаментов:

• фундамент мелкого заложения: отдельные под колонны каркасного здания;
• свайные: с отдельными монолитными ростверками на куст свай под колонны каркасного жилого дома.

При расчете и конструировании фундамента должны быть грамотно учтены все факторы, влияющие на его работы: инженерно-геологические и гидрогеологические условия, характер и величина внешних нагрузок, климатические условия, назначение здания и его конструктивная схема и т.д.

Выполнение данной курсовой работы способствует закреплению навыков проектирования сооружений.

Паспорт проектируемого здания

Многоквартирный жилой дома, расположенный по адресу: Смоленская обл., Сычевский р-н., д. Дугино, ул. Парковая, д. 1

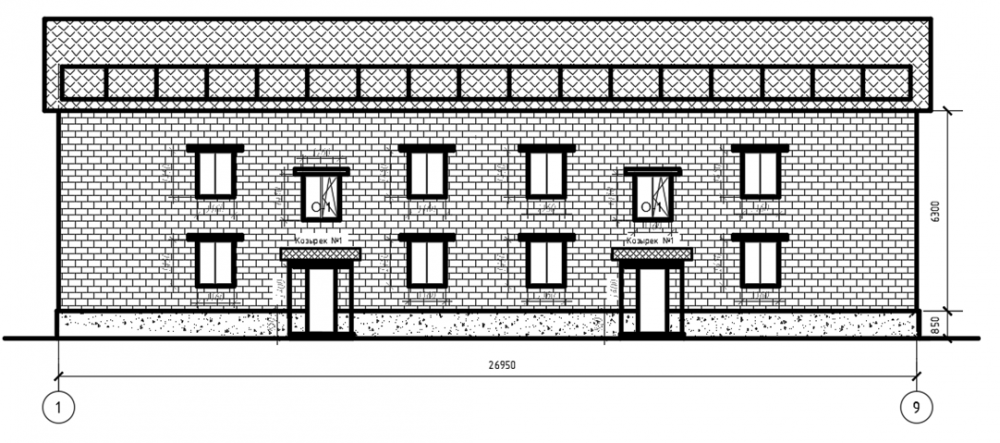

Рис. 1 Фасад многоквартирного жилого дома в осях 1-9.

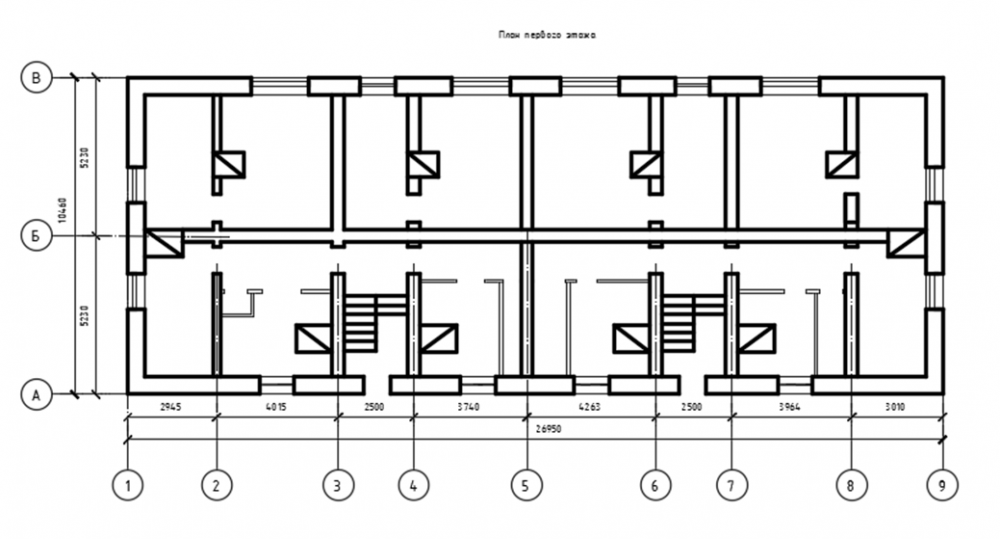

Рис. 2 План 1 этажа многоквартирного жилого дома.

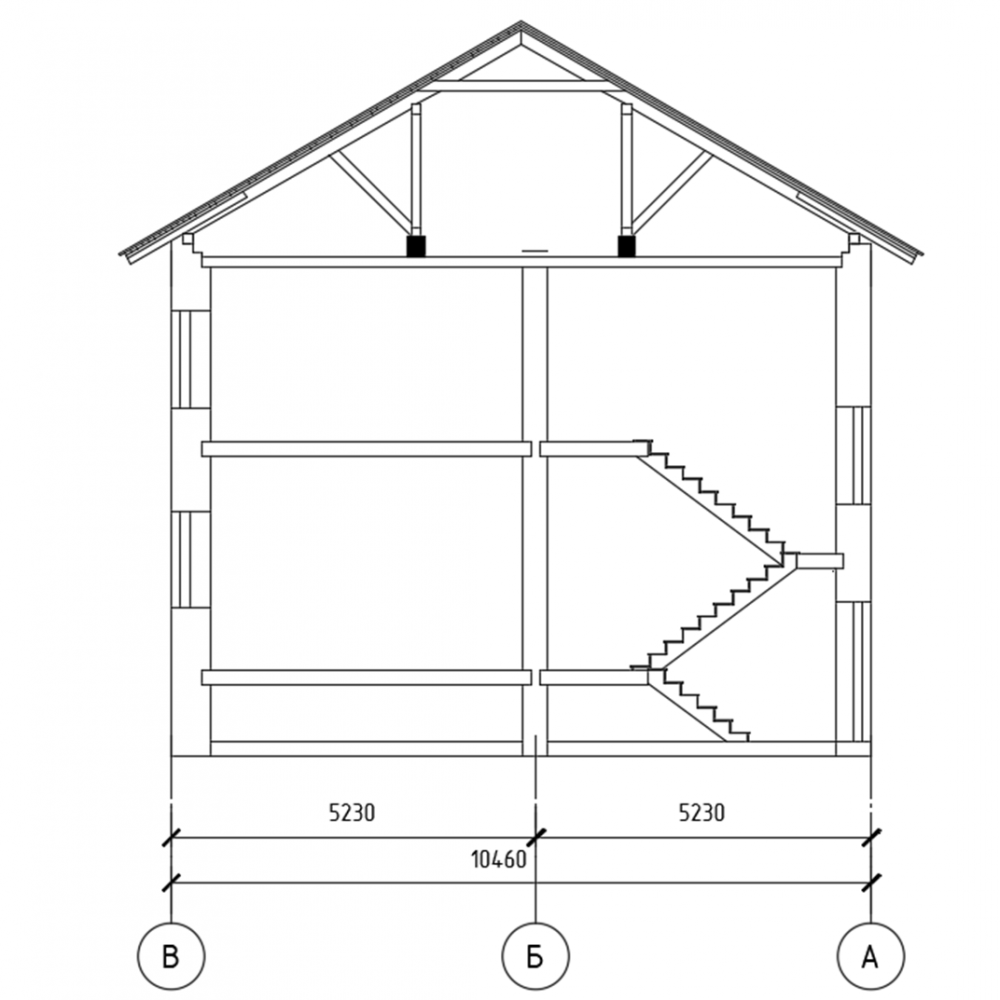

Рис. 3 Разрез 1-1 по жилому зданию.

1. Исходные данные

1. Краткая характеристика района строительства

Для определения климатических параметров района строительства воспользуемся нормативной документацией.

Таблица 1

Характеристика района строительства

1. характеристика объекта строительства

• Проектируемое здание – многоквартирный жилой дом, расположенный по адресу: Смоленская обл., Сычевский р-н., д. Дугино. Здание представляет собой 2-х этажный дом, размерами в осях «А-В» и «1-9» 10,46х26,45м.
• Степень огнестойкости жилого здания– II.

1. Конструктивная характеристика здания

Жилое здание.

Конструктивная схема здания – каркасная.

Наружные стены толщиной 570мм, внутренние толщиной 380мм, кирпичные перегородки 120мм.

Фундаменты – ленточные, кирпичные с бетонной подушкой шириной 710мм, h 300мм, глубиной заложения -1,6м от уровня пола.

Перекрытия – железобетонные плиты, толщиной 220мм.

Кровля – деревянная стропильная система с покрытием из асбестоцементных волнистых листов (АЦВЛ).

1. Физико-механические характеристики грунтов

1. Номер геологического разреза и физико-механические свойства грунтов по номеру в журнале: 2.

Таблица 2

Геологический разрез и физико-механические свойства грунтов
