Курсовая работа: Проектирование фундаментов зданий и сооружений
Описание
Оглавление
Исходные данные 3
Введение 5
Конструктивная характеристика здания 6
Анализ инженерно-геологических условий 6
Варианты устройства основания и фундаментов 7
Разработка вариантов фундамента Ф-1
Расчет фундамента мелкого заложения 9
Расчет свайного фундамента 21
Расчет объемов работ по двум вариантам 31
Расчет свайных фундаментов 33
Краткие указания по производству работ 34
Список литературы 36
Исходные данные.
ИНС:
Необходимо разработать фундамент фабричного корпуса.

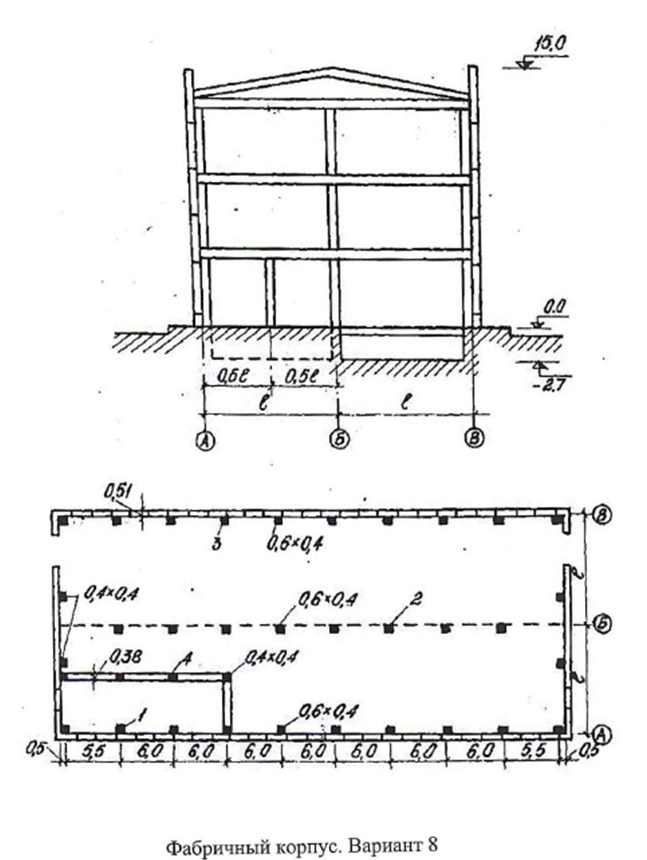

Рисунок 1 - Схема сооружения
Таблица 1 – Усилия на обрезе фундамента от расчетных нагрузок
№ фунда-мента | 1-е сочетание | 2-е сочетание | |||||
N, кН | M, кН·м | T, кН | N, кН | M, кН·м | T, кН | ||
L = 9 м | 1 | 1410 | -140 | - 20 | 1790 | - 278 | 22 |
2 | 2280 | + 90 | + 30 | 2540 | + 144 | 31 | |
3 | 1830 | 180 | 35 | 2110 | 220 | 37 | |
4 | 630 | 50 | - | 740 | 56 | - | |
Исходные характеристики грунтов приведены в таблице2.
Таблица 2 – Характеристика грунтов
№ грунта | Наименование | Для расчета по деформациям | Удельный вес частиц грунта, gS, кН/м3 | Влажность, w | Модуль деформации, | Влажность на границе текучести, wL | Влажность на границе раскатывания, wP | Коэффициент | Показатель | Степень влажности, | ||
Удельный вес, gII, кН/м3 | Угол внутреннего прения, jII, град | Сцепление, | ||||||||||
1 | Почвенно-растительный слой | 15,0 | ||||||||||
2 | Глина | 18,2 | 20 | 18 | 27,1 | 0,40 | 3.5 | 0,46 | 0,31 | 1,08 | 0,50 | 1,00 |
3 | Супесь | 19,2 | 24 | 8 | 26,5 | 0,30 | 14 | 0,33 | 0,31 | 0,69 | 0,55 | 1,00 |
4 | Суглинок | 21,5 | 26 | 40 | 26,5 | 0,15 | 18 | 0,24 | 0,11 | 0,42 | 0,31 | 0,95 |
1 – Почвенно-растительный слой.
2 – Глина серая пылеватая, слоистая (ленточная).
2 - Супесь серая, легкая, слабослоистая с линзами песка.
3 – Суглинок темно-серый коричневая, с линзами песка, включениями гальки (морена).

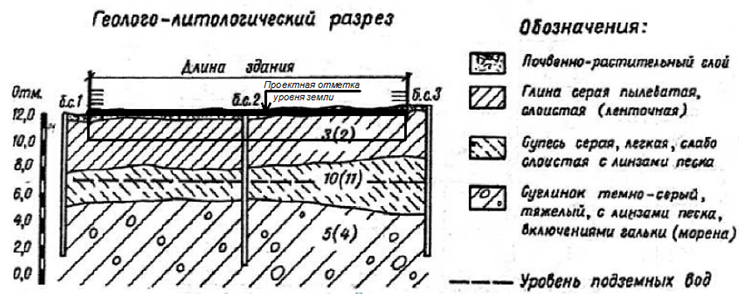

Рисунок 2 – Геологический разрез
Введение
Проектирование оснований и фундаментов является одной из основных частей проектирования зданий и сооружений в целом. Выбор конструктивного и объемно-планировочного решений зданий в значительной степени зависит от инженерно-геологических условий площадки строительства и возможных вариантов фундаментов.
Необходимость заглубления фундамента диктуются рядом условий. Заглублением фундамента до прочных грунтов обеспечивают надежное существование сооружения, как во время строительства, так и в период его эксплуатации. Заглубление ниже зоны пучения предохраняет сооружение от воздействия нормальных сил пучения, которые могут вызвать его деформации.
Назначение фундаментов - распределение нагрузки на большую площадь - вытекает из сопоставления прочности материала над фундаментной части сооружения и прочности грунта. Прочность грунта обычно значительно меньше прочности материала сооружения, поэтому подошва фундамента имеет размеры большие, чем размеры сооружения.
Проектирование оснований фундаментов зданий и сооружений ведется по двум группам предельных состояний.
Целью расчета по I группе предельных состояний является определение несущей способности оснований, обеспечение прочности и устойчивости фундаментов на сдвиг по подошве и опрокидывание.
Расчет по II группе предельных состояний должен ограничить абсолютные и относительные перемещения фундаментов предельными величинами, гарантирующими нормальную эксплуатацию сооружений.
При проектировании фундаментов необходимо выполнять расчет их оснований по деформациям с соблюдением условия, чтобы расчетные осадки были меньше предельно допустимых значений, указанных в строительных нормах.
