Курсовая работа: Проектирование фундамента (по вариантам)
Описание
Оглавление
Конструктивная характеристика здания. 6
Анализ инженерно–геологических условий. 7
Варианты устройства основания и фундаментов. 8
Разработка вариантов для фундамента Ф–2. 9
Расчет фундамента мелкого заложения. 9
Определение глубины заложения фундамента. 9
Определение размеров подошвы фундамента. 10
Определение расчетного сопротивления грунта основания. 11
Определение давления на грунт под подошвой фундамента. 13
Расчет основания по деформациям. 14
Проверка слабого подстилающего слоя. 17
Расчет плитной части на продавливание. 17
Расчет свайного фундамента. 21
Определение глубины заложения подошвы ростверка. 21
Выбор вида и материала сваи. 21
Определение несущей способности сваи. 21
Определение необходимого числа свай. 23
Конструирование и расчет ростверка. 24
Проверка свайного фундамента по первому предельному состоянию.. 25
Расчет ростверка на изгиб с подбором арматуры.. 26
Проверка свайного фундамента по второму предельному состоянию.. 27
Определение среднего фактического давления по подошве условного фундамента 28
Расчет осадки свайного фундамента. 29
Расчет объемов работ по двум вариантам фундамента. 31
Краткие указания по производству работ. 33
Список использованных источников. 35
Исходные данные.
Номер договора: 1256286/22
Необходимо разработать фундамент фабричного корпуса.

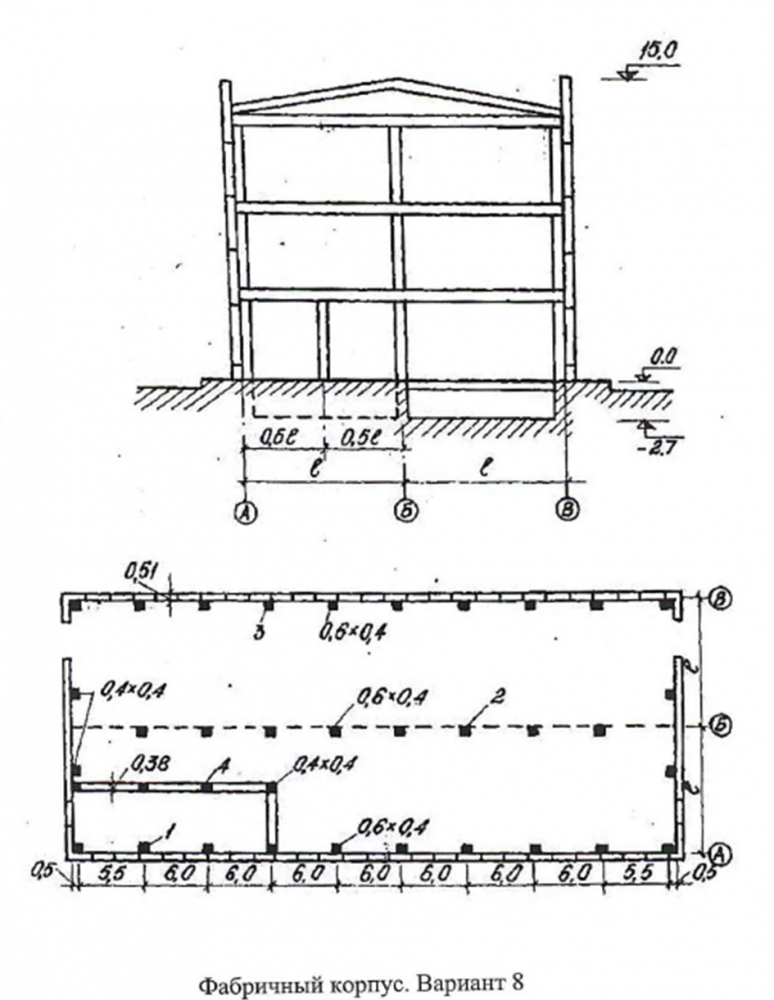

Рисунок 1 – Схема сооружения
Таблица 1 – Усилия на обрезе фундамента от расчетных нагрузок
№ фунда–мента | 1–е сочетание | 2–е сочетание | |||||
N, кН | M, кН·м | T, кН | N, кН | M, кН·м | T, кН | ||
Четный L =9 м | 1 | 1410 | –140 | –20 | 1790 | –178 | 22 |
2 | 2280 | +90 | 30 | 2540 | –144 | 31 | |
3 | 1830 | 180 | 35 | 2110 | 220 | 37 | |
4 | 630 | 50 | – | 740 | 56 | – | |
Исходные характеристики грунтов приведены в таблице 2.
Таблица 2 – Характеристика грунтов
№ грунта | Наименование | Для расчета по деформациям | Удельный вес частиц грунта, gS, кН/м3 | Влажность, w | Модуль деформации, | Влажность на границе текучести, wL | Влажность на границе раскатывания, wP | Коэффициент | Показатель | Степень влажности, | ||
Удельный вес, gII, кН/м3 | Угол внутреннего прения, jII, град | Сцепление, | ||||||||||
1 | Почвенно–растительный слой | 15,0 | ||||||||||
2 | Глина | 18,2 | 20 | 18 | 27,1 | 0,40 | 3,5 | 0,46 | 0,31 | 1,08 | 0,50 | 1,00 |
3 | Супесь | 19,2 | 24 | 8 | 26,5 | 0,30 | 14 | 0,33 | 0,31 | 0,69 | 0,55 | 1,00 |
4 | Суглинок | 21,5 | 26 | 40 | 26,5 | 0,15 | 18 | 0,24 | 0,11 | 0,42 | 0,31 | 0,95 |
1 – Почвенно–растительный слой.
2 – Глина серая пылеватая, слоистая (ленточная).
3 – Супесь серая, легкая, слабослоистая с линзами песка.
4 – Суглинок темно–серый, тяжелый, с линзами песка, включениями гальки (морена).

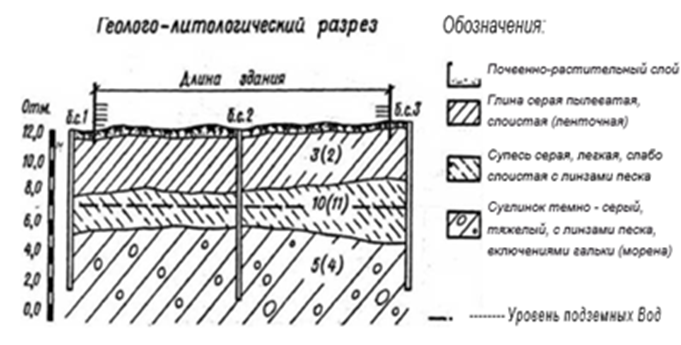

Рисунок 2 – Геологический разрез
Введение
Проектирование оснований и фундаментов представляет собой одну из ключевых стадий в создании строительных объектов. Характеристики грунта на участке строительства и тип выбранной несущей конструкции оказывают непосредственное влияние на планировочные решения и конструктивную схему будущего здания. От корректности этих решений зависит стабильность и эксплуатационная надежность всего сооружения.
Выбор глубины заложения фундамента осуществляется с учетом множества инженерно-геологических и климатических факторов. При наличии устойчивых грунтовых пластов обеспечивается необходимый уровень безопасности как на этапе возведения здания, так и в процессе его длительной эксплуатации. Расположение подошвы фундамента ниже уровня сезонного промерзания позволяет минимизировать воздействие морозного пучения, тем самым снижая вероятность возникновения деформаций.
Конструктивная роль фундамента заключается в перераспределении нагрузки от вышележащих конструкций на более широкую площадь основания, что обусловлено сравнительно низкой прочностью грунта по отношению к строительным материалам. По этой причине габариты подземной части сооружения, как правило, превышают размеры надземной.
В процессе проектирования рассматриваются два типа предельных состояний. Первый связан с анализом прочностных характеристик фундамента, включая устойчивость к сдвигу и опрокидыванию. Второй направлен на оценку деформационных процессов, способных повлиять на эксплуатационные свойства здания.
Одним из важных этапов расчета является определение величины осадки. Этот параметр должен оставаться в пределах допустимых значений, чтобы исключить риск нарушения целостности конструкции. Для достижения этой цели осуществляется детальное изучение инженерно-геологических условий и подбираются оптимальные расчетные характеристики фундамента.
