ДЗ 2: Сборочная размерная цепь + Подетальная размерная цепь вариант 7

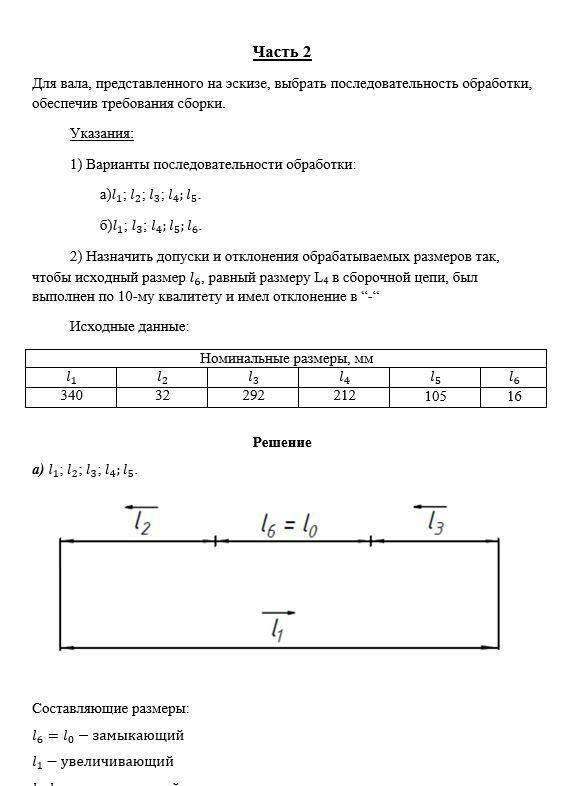

Вариант 7 – ДЗ №2 – Эскиз №5 - Подетальная размерная цепь

Зачтено на максимальный балл 💥💥💥

Спасибо за покупку 🥰🥰🥰

Условие:

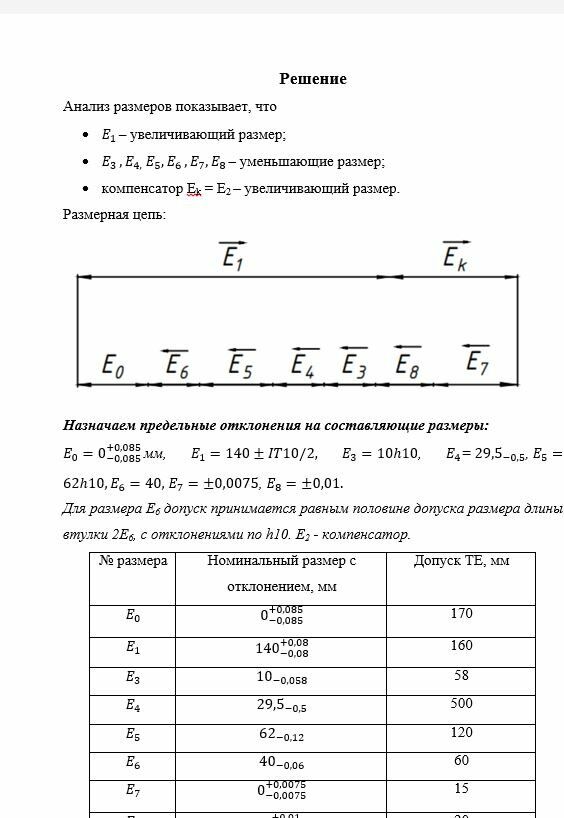

Пример решения

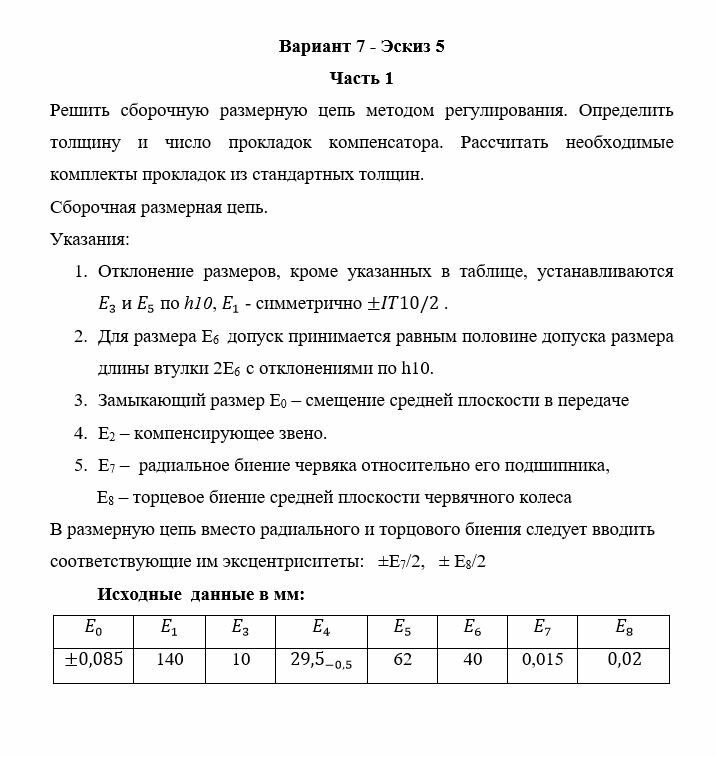

Часть 1
Решить сборочную размерную цепь методом регулирования. Определить толщину и число прокладок компенсатора. Рассчитать необходимые комплекты прокладок из стандартных толщин.

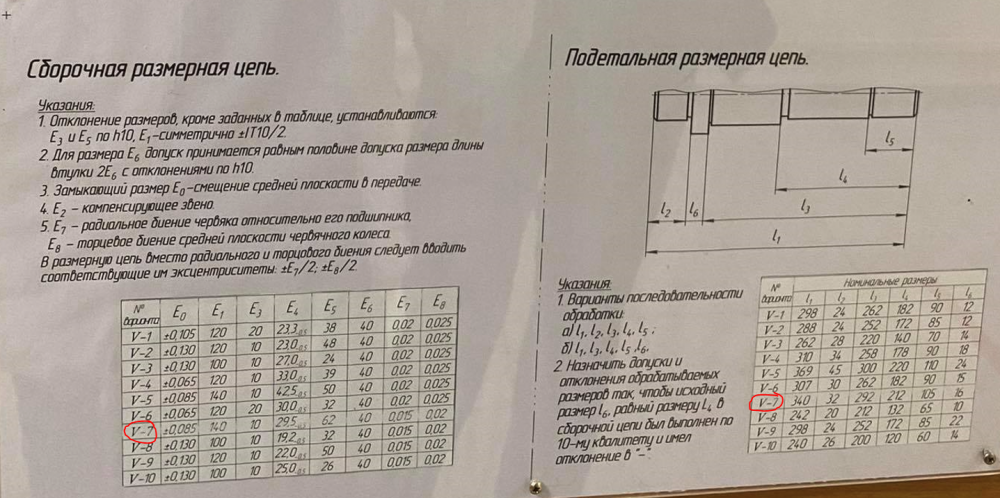

Сборочная размерная цепь.
Указания:
Отклонение размеров, кроме указанных в таблице, устанавливаются по h10, - симметрично .
Для размера E₆ допуск принимается равным половине допуска размера длины втулки 2E₆ с отклонениями по h10.
Замыкающий размер E₀ – смещение средней плоскости в передаче
E₂ – компенсирующее звено.
E₇ – радиальное биение червяка относительно его подшипника,
E₈ – торцевое биение средней плоскости червячного колеса
В размерную цепь вместо радиального и торцового биения следует вводить соответствующие им эксцентриситеты: ±E₇/2, ± E₈/2
