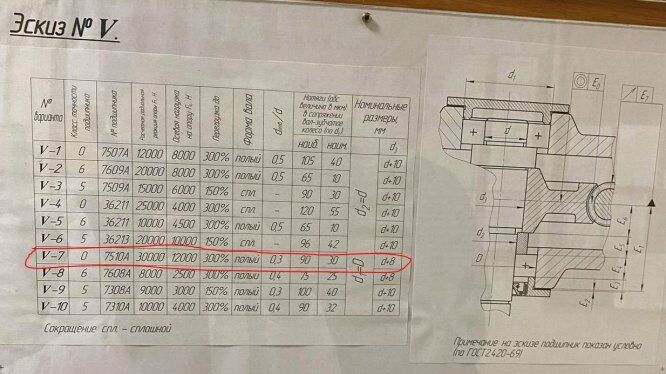

Вариант 7 – ДЗ №1 – Эскиз №5 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰
Условие:
Пример решения

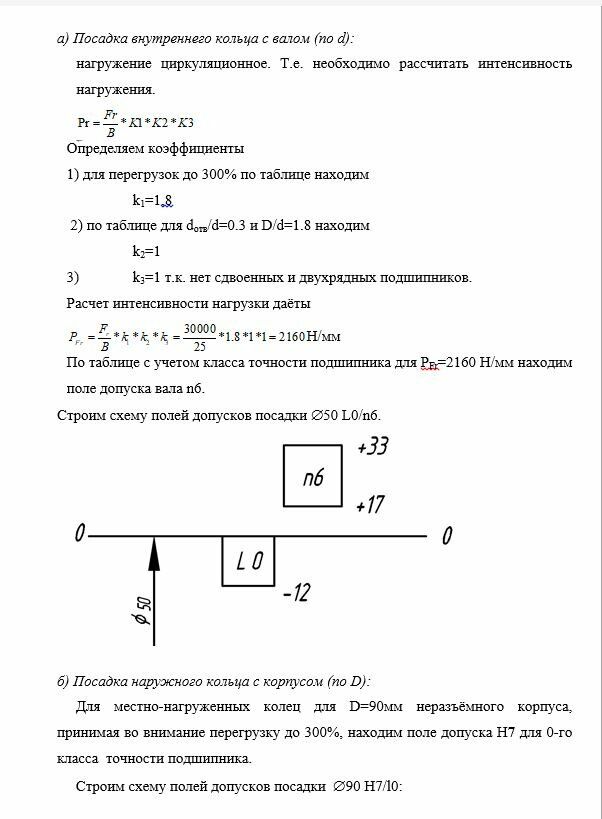

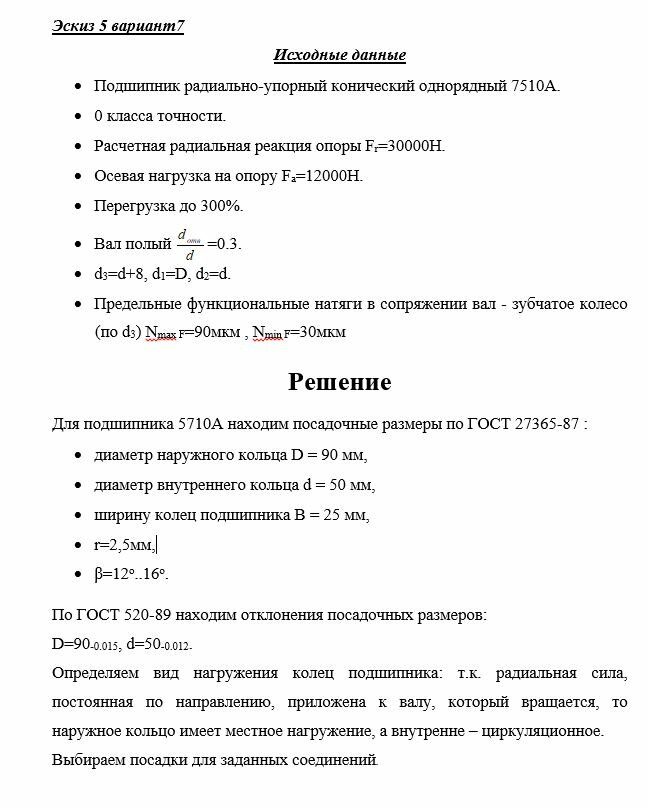

Эскиз 5 вариант7
Исходные данные
- Подшипник радиально-упорный конический однорядный 7510А.
- 0 класса точности.
- Расчетная радиальная реакция опоры Fr=30000H.
- Осевая нагрузка на опору Fa=12000H.
- Перегрузка до 300%.
- Вал полый =0.3.
- d3=d+8, d1=D, d2=d.
- Предельные функциональные натяги в сопряжении вал - зубчатое колесо (по d3) NmaxF=90мкм , NminF=30мкм
