Ответы к контрольной работе 2: КСР 2- вариант 25 вариант 25

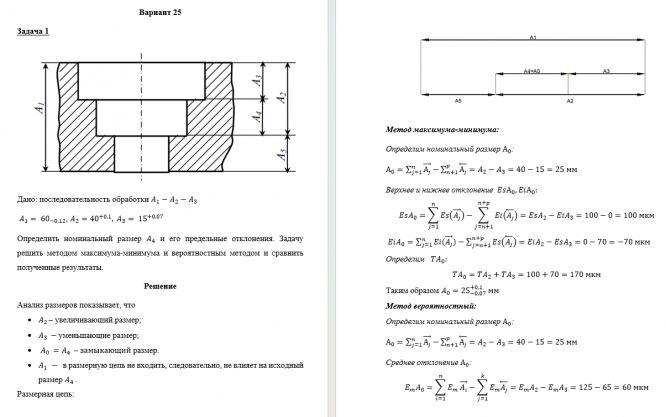

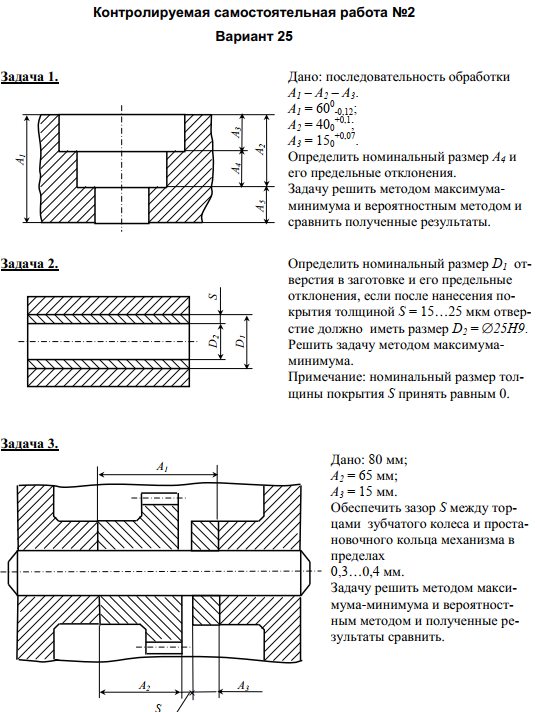

Контролируемая самостоятельная работа №2 Вариант 25 Задача 1. Дано: последовательность обработки А 1 – А 2 – А 3 . А 1 = 60 0-0,12 ; А 2 = 40 0+0,1 ; А 3 = 15 0+0,07 . Определить номинальный размер А 4 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить номинальный размер D 1 отверстия в заготовке и его предельные отклонения, если после нанесения покрытия толщиной S = 15…25 мкм отверстие должно иметь размер D 2 =  25H9 . Решить задачу методом максимумаминимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3. Дано: 80 мм; А 2 = 65 мм; А 3 = 15 мм.

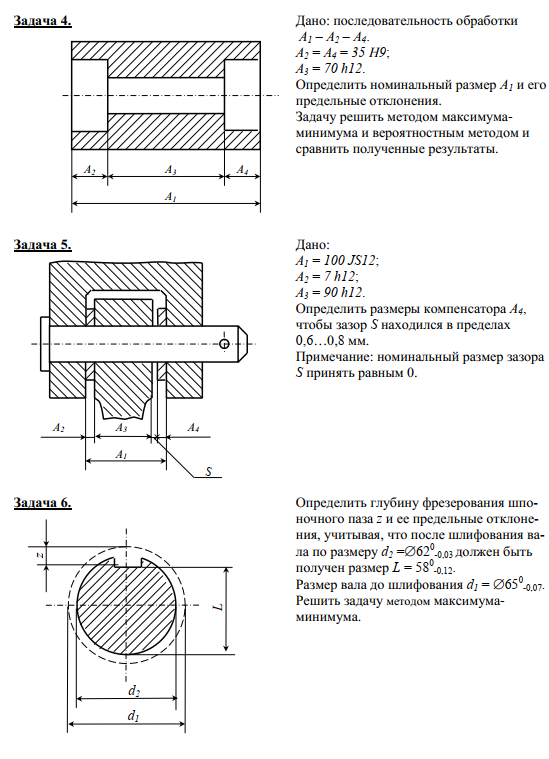

Обеспечить зазор S между торцами зубчатого колеса и простановочного кольца механизма в пределах 0,3…0,4 мм. Задачу решить методом максимума-минимума и вероятностным методом и полученные результаты сравнить. А 4 А А 3 2 А 5 А 1 D 2 D 1 S А 2 А 3  А S 1 Задача 4. Дано: последовательность обработки А 1 – А 2 – А 4 . А 2 = А 4 = 35 Н9 ; А 3 = 70 h12 . Определить номинальный размер А 1 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 100 JS12 ; А 2 = 7 h12 ; А 3 = 90 h12 . Определить размеры компенсатора А 4 , чтобы зазор S находился в пределах 0,6…0,8 мм. Примечание: номинальный размер зазора S принять равным 0.

Задача 6. Определить глубину фрезерования шпоночного паза z и ее предельные отклонения, учитывая, что после шлифования вала по размеру d 2 =  62 0-0,03 должен быть получен размер L = 58 0-0,12 . Размер вала до шлифования d 1 =  65 0-0,07 . Решить задач.
