Ответы к контрольной работе 2: КСР 2- вариант 8 вариант 8

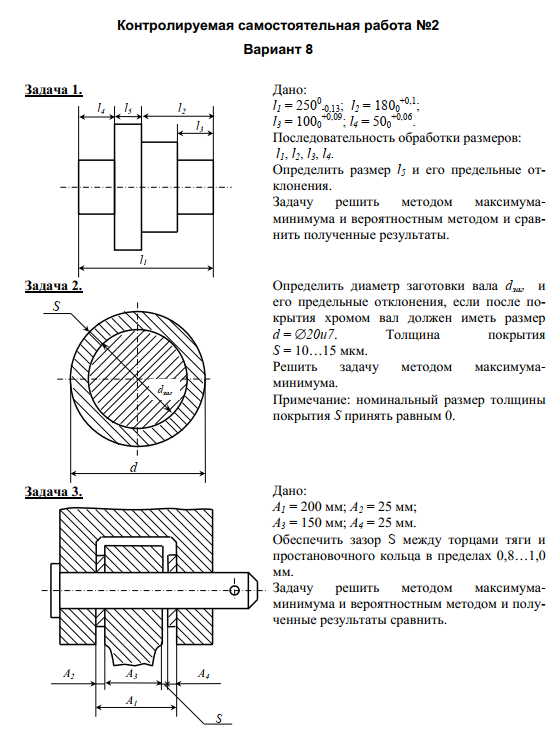

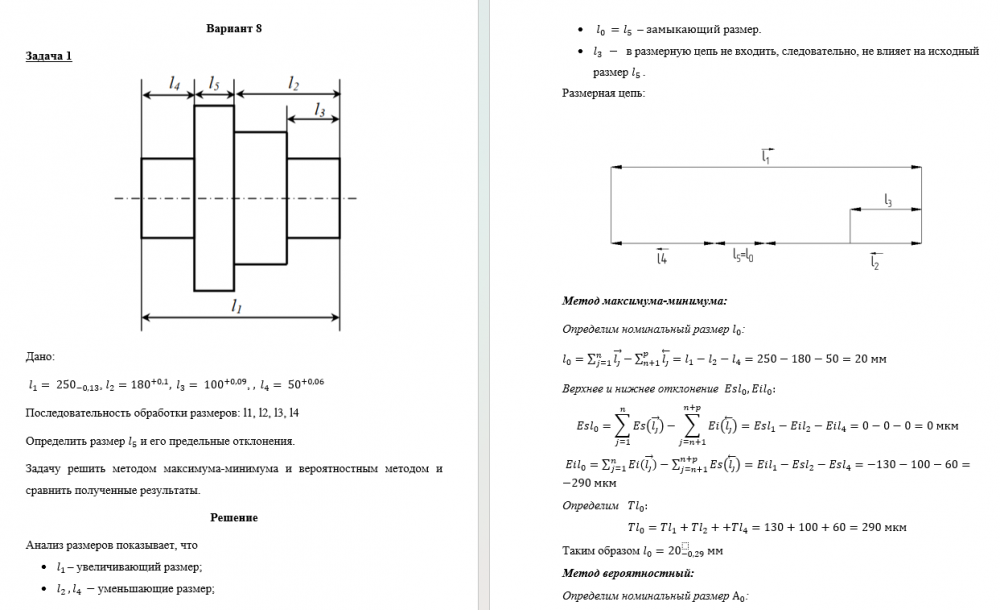

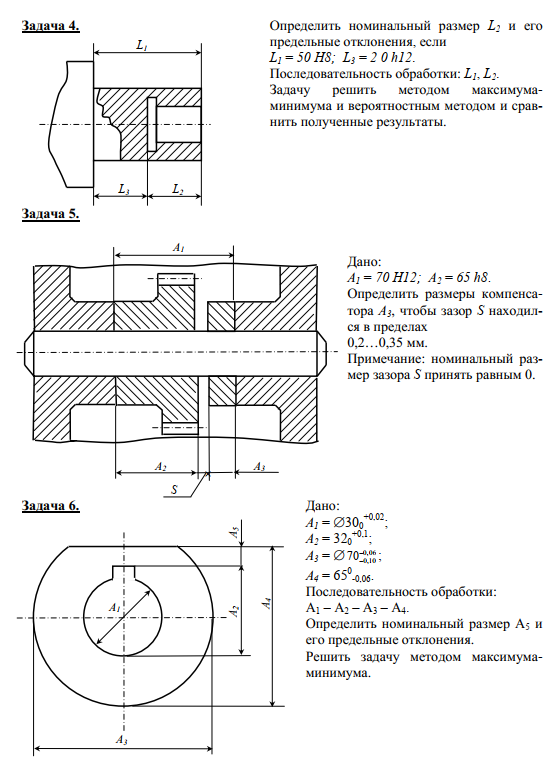

Контролируемая самостоятельная работа №2 Вариант 8 Задача 1. Дано: l1 = 2500-0,13; l2 = 1800+0,1; l3 = 1000+0,09; l4 = 500+0,06. Последовательность обработки размеров: l1, l2, l3, l4. Определить размер l5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала dзаг и его предельные отклонения, если после покрытия хромом вал должен иметь размер d = 20u7. Толщина покрытия S = 10…15 мкм. Решить задачу методом максимумаминимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3. Дано: А1 = 200 мм; А2 = 25 мм; А3 = 150 мм; А4 = 25 мм. Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,8…1,0 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l1 l3 l4 l5 l2 d dзаг S А2 А3 А4 А1  SЗадача 4. Определить номинальный размер L2 и его предельные отклонения, если L1 = 50 H8; L3 = 2 0 h12. Последовательность обработки: L1, L2. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А1 = 70 H12; А2 = 65 h8. Определить размеры компенсатора А3, чтобы зазор S находился в пределах 0,2…0,35 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Дано: А1 = 300+0,02; А2 = 320+0,1; А3 = 70 00,,10 06 ; А4 = 650-0,06. Последовательность обработки: А1 – А2 – А3 – А4. Определить номинальный размер А5 и его предельные отклонения. Решить задачу методом максимумаминимума. L1 L3 L2 А2 А3  А S 1 А1 А
