Ответы к контрольной работе 2: КСР 2- вариант 18 вариант 18
Описание

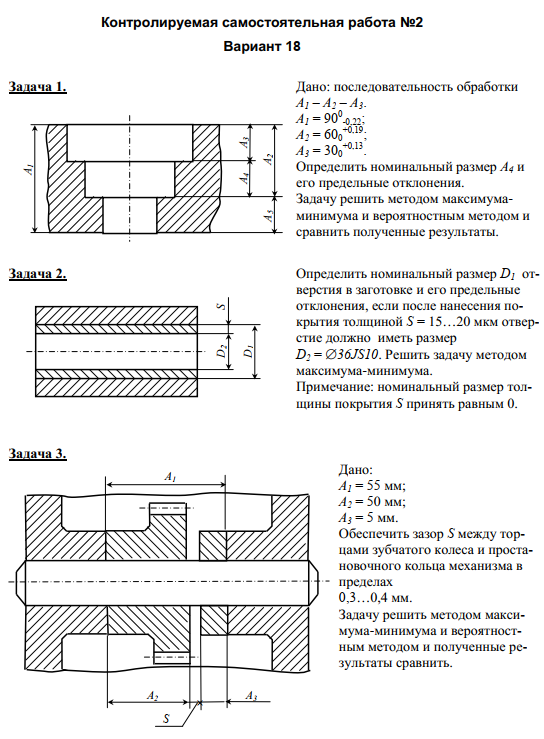

Контролируемая самостоятельная работа №2 Вариант 18

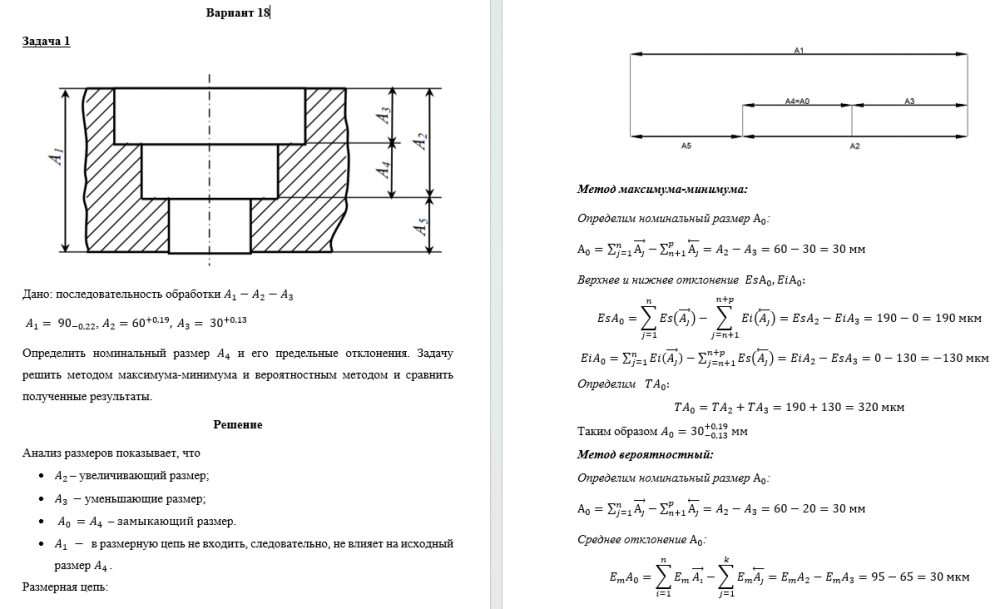

Задача 1. Дано: последовательность обработки
А1 – А2 – А3.
А1 = 900-0,22;
А2 = 600+0,19;
А3 = 300+0,13.
Определить номинальный размер А4 и
его предельные отклонения.
Задачу решить методом максимумаминимума и вероятностным методом и
сравнить полученные результаты.
Задача 2. Определить номинальный размер D1 отверстия в заготовке и его предельные
отклонения, если после нанесения покрытия толщиной S = 15…20 мкм отверстие должно иметь размер
D2 = 36JS10. Решить задачу методом
максимума-минимума.
Примечание: номинальный размер толщины покрытия S принять равным 0.
Задача 3.
Дано:
А1 = 55 мм;
А2 = 50 мм;
А3 = 5 мм.
Обеспечить зазор S между торцами зубчатого колеса и простановочного кольца механизма в
пределах
0,3…0,4 мм.
Задачу решить методом максимума-минимума и вероятностным методом и полученные результаты сравнить.
| А4 А |
| А3 2 |
| А5 |
| D2 D1 |
А2 А3
А S
1

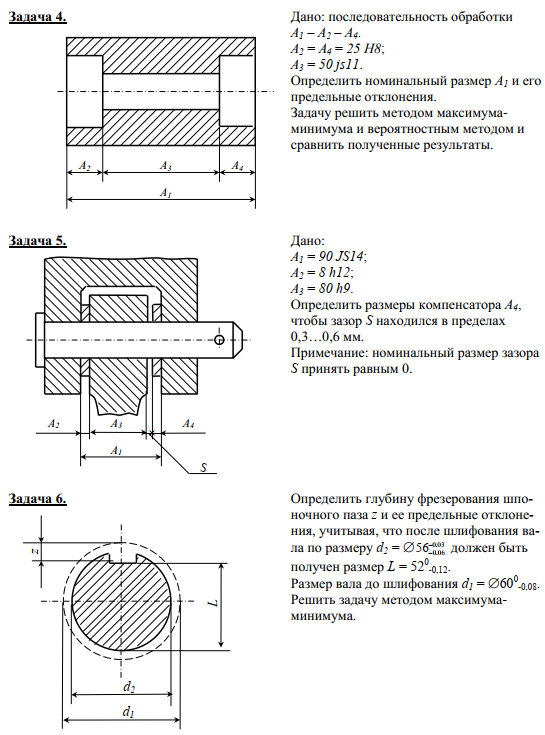

Задача 4. Дано: последовательность обработки
А1 – А2 – А4.
А2 = А4 = 25 Н8;
А3 = 50 js11.
Определить номинальный размер А1 и его
предельные отклонения.
Задачу решить методом максимумаминимума и вероятностным методом и
сравнить полученные результаты.
Задача 5. Дано:
А1 = 90 JS14;
А2 = 8 h12;
А3 = 80 h9.
Определить размеры компенсатора А4,
чтобы зазор S находился в пределах
0,3…0,6 мм.
Примечание: номинальный размер зазора
S принять равным 0.
Задача 6. Определить глубину фрезерования шпоночного паза z и ее предельные отклонения, учитывая, что после шлифования вала по размеру d2 = 56 00..03 06 должен быть
получен размер L = 520-0,12.
Размер вала до шлифования d1 = 600-0,08.
Решить задачу методом максимумаминимума.
| А2 | А4 |
| А3 А1 |
| А1 А2 А3 А4 |
Показать/скрыть дополнительное описание
Контролируемая самостоятельная работа №2 Вариант 17 Задача 1. Дано: l 1 = 280 0-0,52 ; l 2 = 150 0+0,06 ; l 3 = 100 0+0,05 ; l 4 = 100 0+0,05 . Последовательность обработки размеров: l 1 , l 2 , l 3 , l 4 . Определить размер l 5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала d заг и его предельные отклонения, если после по крытия хромом вал должен иметь размер d = 36x8 . S = 15…25 мкм. Толщина покрытия Решить задачу методом максимума минимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3. Дано: А 1 = 60 мм; А 2 = 5 мм; А 3 = 50 мм; А 4 = 5 мм.
Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,2…0,3 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l 1 l 3 l 2 l 4 l 5 d d заг S А 2 А 4 А 3 А 1 S Задача 4. Определить номинальный размер L 2 и его предельные отклонения, если L 1 = 55 H7; L 3 = 20 h10 . Последовательность обработки: L 1 , L 2 . Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 60 H11; А 2 = 56 h9 . Определить размеры компенсатора А 3 , чтобы зазор S находился в пределах 0,2…0,3 мм. Примечание: номинальный размер зазора S принять равным 0.
Задача 6. Дано: А 1 = 70 0+0,05 ; А 2 = 73 0+0,2 ; А 3 = 160 00,,14 04 ; А 4 = 140 0-0,16 . Последовательность обработки: А 1 – А 2 – А 3 – А 4 . Определить номинальный размер А 5 и его предельные отклонения. Решить задачу методом максимумаминимума..
