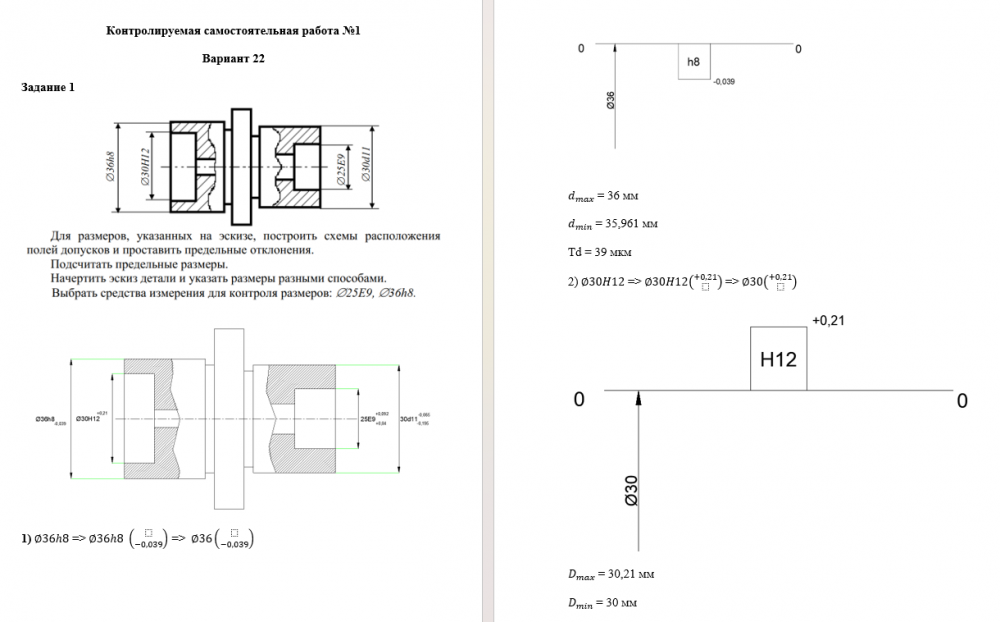

Ответы к контрольной работе 1: КСР 1 - вариант 1.22 вариант 22

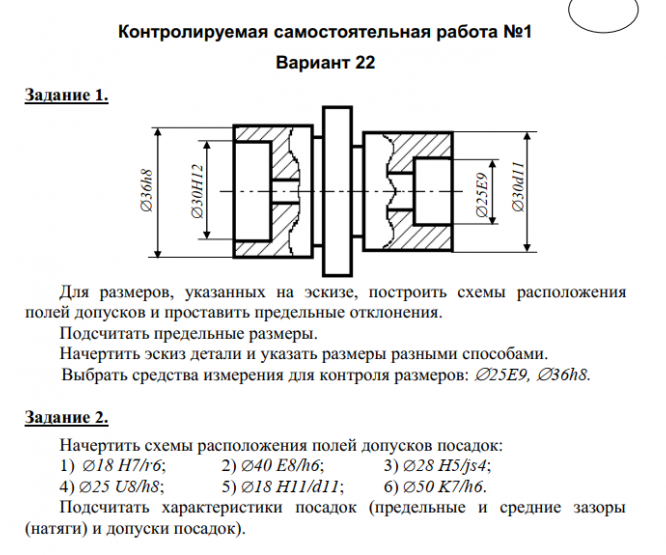

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 25E9, 36h8.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 18 Н7/r6; 2) 40 Е8/h6; 3) 28 H5/js4;
4) 25 U8/h8; 5) 18 H11/d11; 6) 50 K7/h6.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

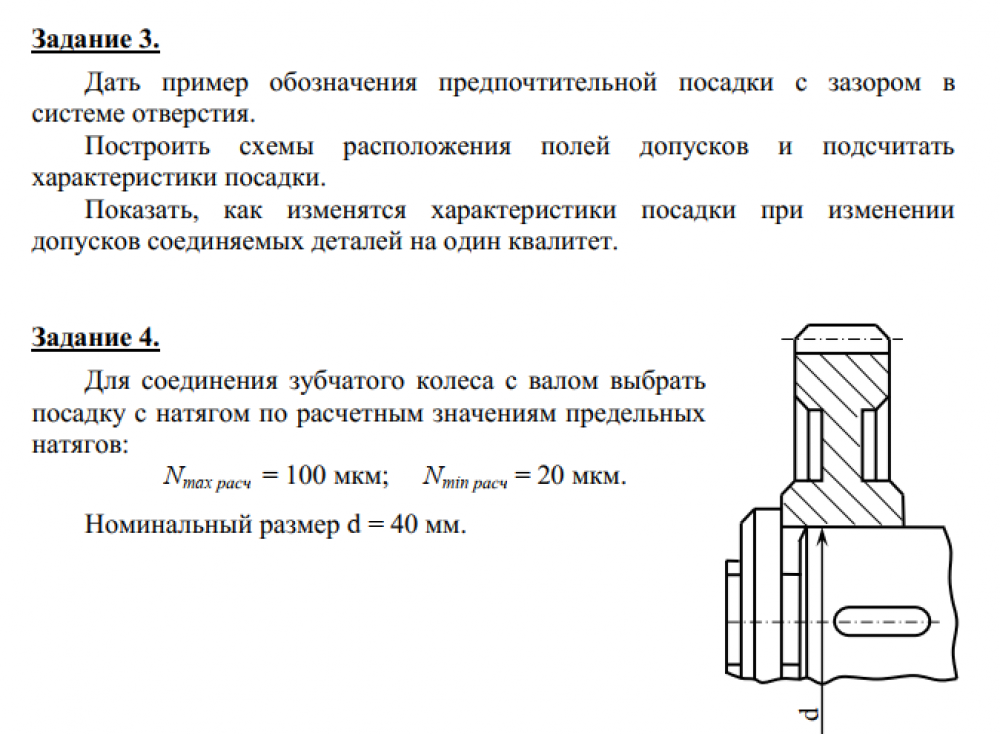

Задание 3.
Дать пример обозначения предпочтительной посадки с зазором в
системе отверстия.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 100 мкм; Nmin расч = 20 мкм.
Номинальный размер d = 40 мм.
